  • NK-MDS实验室金相显微镜

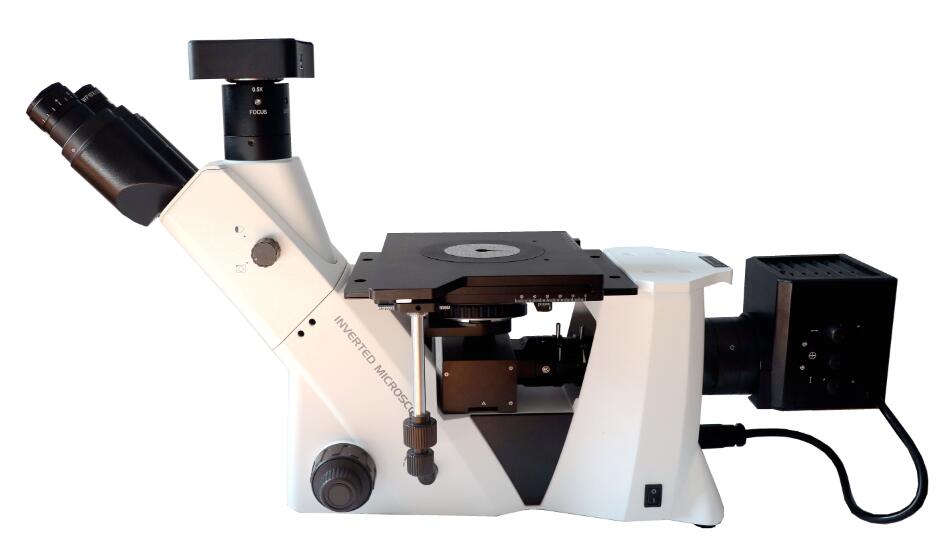

      NK-MDS实验室金相显微镜是一款实用型倒置金相显微镜,紧凑的结构,精巧的机身,高分辨率的镜头,精致的平台,广泛使用于各领域。

    特点:
    1、三目铰链式观察头,大视场目镜10X,
    2、低手位粗微动同轴一体调焦机构,
    3、双层平台,X\Y方向移动,移动方便快捷,
    4、照明亮度可调,中心可调,
    5、可以满足明场和偏光观察,
    6、可以配置0.6X C型接口,有效扩大输出图像视场,
    7、多种图像输出方式,

    配置:
    满足明场、偏光观察!
    1)、NK-MDS三目倒置金相显微镜主体,
    2)、铰链式三目镜筒(2/8分光), 45°倾斜,
    3)、目 镜:WF10×-18mm,10×测微目镜(0.1mm/100格/10mm),12.5X目镜
    4)、平场消色差物镜:PLAN 10×/0.25/8.8,
    PLAN 20×/0.35(弹簧)/1.59,
    PLAN 40×/0.65(弹簧)/0.73,
    PLAN 100×/0.90弹簧,干镜)/0.69,
    5)、双层机械移动式载物台,平台尺寸:180×165mm,行程:50×40mm,
                                      载物环板(内径Φ10、内径Φ40),试样压片,
    6)、偏光附件:起偏镜插片,检偏镜插片,
    7)、同轴粗微动调焦机构:粗动行程12mm,微动手轮:0.2mm/转,微动格值0.002mm,
    8)、垂直照明器:6V/30W卤素灯,灯箱组,
    9)、滤色片组:蓝,绿,灰,磨砂玻璃,
    10)、物镜测微尺:0.01mm/100格/1mm,
    11)、综合放大倍率:100X、125X、200X、250X、400X、500X、1000X、1250X
    12)、标准0.6X C型接口,
    13)、 EV-500彩色数码摄像系统:USB3.0接口,
    14)、NK-100专业金相分析软件:
    自动、半自动进行金相分析,实现自动评级等功能,
    系统提供的专用测量及评级软件包括:
    NK-200测量分析软件:切片平面测量、图文报告、定倍打印等,
    ①、图像处理、编辑及图文报告功能:包括:自由选择图像区域,增加网格线,叠加比例尺,插入文本标注,插入箭头标注,亮度调节,Camma调节,图像锐化,彩色灰度转换,图像放大缩小,按照规定格式的切片图文报告,并以Word、Excel、Pdf格式等进行输出。
    ②、测量功能:长度测量,宽度测量,折线测量,三点测角度,四点测角度,矩形测量,两点画圆,三点画圆,知圆心半径画圆,弧度测量,三角形多边形测量,三角形多边形与外接圆测量等。
    ③、定倍打印功能:定标,标尺选择,文本大小颜色选择,线条颜色样式选择,测量结果标注,彩色设备选择,中英文选择,公英制选择。定倍图像缩放,定倍图像对比,定倍图像打印,特别满足金相图谱对照的需求。
    ☆脱碳层深度的测定:GB 224-87,
    ☆渗碳层深度的测定:GB /T 11354-2005,
    ☆层深长度测量:ZBJ 36016-90,
    ☆显微硬度测量:GB/T4340.2,
    ☆铁素体奥氏体型双相不锈钢α—相金相测定: GB 6401-86,
    ☆奥氏体型双相不锈钢α—相金相测定: GB 13305-91,
    ☆第二相面积含量测量:
    ☆多相面积含量测量:
    ☆盘条索氏体含量评级:YB/T169-2000,
    ☆金属平均晶粒度评级:GB 6934-02,
    ☆双重晶粒度的测量评级:ASTM E1181-87,
    ☆低碳冷轧薄板铁素体晶粒度评级:GB 4335-84,
    ☆混有珠光体的铁素体晶粒度评级:GB 6394-86,
    ☆非金属夹杂评级:GB 10561-2005,
    ★ 球墨铸铁测量评级
    适用标准:GB/T 9441-2009 GB/T 9441-88  ISO 945
    分析内容:石墨球化率评级、石墨大小评级、珠光体含量、铁素体含量、磷共晶含量以及渗碳体含量测量;
    ★ 球墨铸铁石墨含量定量分析:石墨的面积率、大小分布、统计、直方图;
    ★ 灰铸铁测量评级
    适用标准:GB/T 7216-2009 GB/T 7216-1987
    分析内容:石墨长度、石墨分布形态、珠光体含量、珠光体片间距测量、铁素体含量、碳化物含量与分布形状、磷共晶含量与分布形状及类型,基体组织特征,共晶团数量;
    ★ 蠕墨铸铁测量评级
    适用标准:GB/T 26656-2011 JB/T 3289-1999
    分析内容:石墨蠕化率、石墨蠕化率级别、珠光体含量等
    ☆钢中石墨碳评级:GB/T 13302-91,
    ☆高速钢大块碳化物评级:GB 4462-84,
    ☆颗粒度分析等
    15)、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/17寸标屏;
    16)、Canon IP2780S彩色喷墨打印机,
