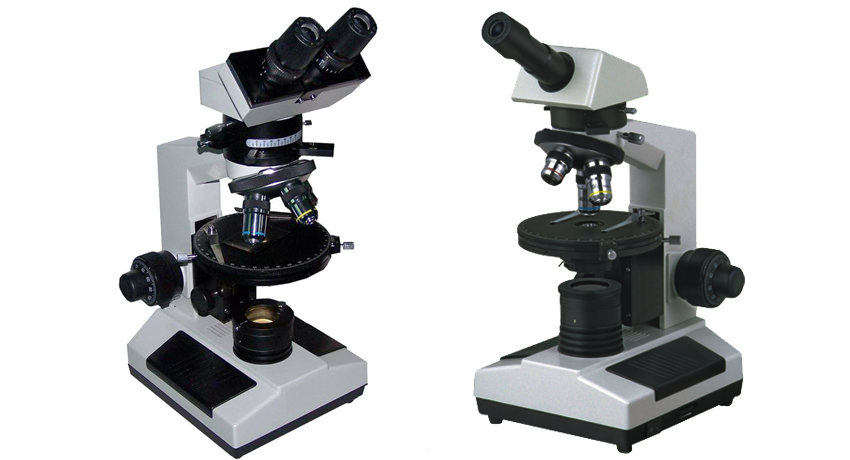

  • NP-107单目/双目/三目偏光显微镜

    规格:
    名称 说明 单目 双目 三目
    观察系统 平移式双目镜筒,45°倾斜。360°旋转
    单目镜筒,45°倾斜,360°旋转
    三目观察头,45°倾斜,360°旋转
    目镜 WF10×/18带十字分划
    WF10×/18
    物镜 无应力消色差物镜4×、10×、40×
    转换器 外向式四孔转换器
    检偏装置 0°-90°转动式检偏装置
    勃氏镜 勃氏镜可移出光路
    光程补偿器 λ试板(一级红)
    1/4λ试板
    石英楔子试板
    圆型旋转载物台 直径φ135mm,刻度格值1°,游标格值6′,中心可调
    聚光镜 NA1.25阿贝氏聚光镜带可变光栏和滤色片
    焦距调节 同轴粗微调焦机构,调焦范围28mm,微调格值0.002mm
    起偏装置 可摆出氏,位于集光镜顶部
    照明系统 6V20W卤素灯,亮度可调节

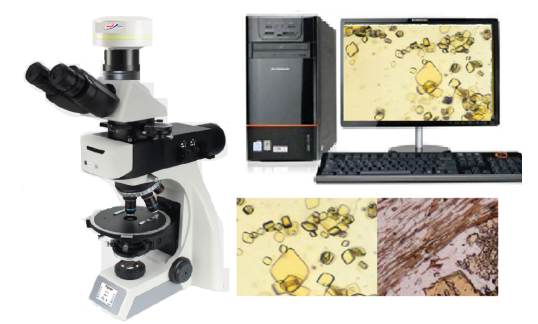

    图像附件 C型接口、数码摄像头、分析软件等(选配)

    配置及主要技术参数
    1)、机械筒长:160mm
    2)、观察系统:平移式双目镜筒,45°倾斜。360°旋转,
    3)、目镜:WF10×/18带十字分划,WF10×/18,
    类别 放大率 焦距f(mm) 线视场(mm)
    平场目镜 10× 24.95 Φ18
    4)、转换器:外向式四孔转换器,
    5)、物镜:无应力消色差物镜4×、10×、40×,
    放大倍数 数值孔径(NA) 盖波片厚度(mm) 焦距f(mm) 工作距(mm) 工作方式
    0.10 0.17 31.05 37.5
    10× 0.25 0.17 17.13 7.316
    40× 0.65 0.17 4.65 0.632
    60× 0.85 0.17 2.969 0.185
    6)、目镜、物镜组合后的总放大率:
    目镜 10× 10× 10× 10×
    物镜 10× 40× 60×
    总放大率 40× 100× 400× 600×
    7)、物镜共轭距离:195mm
    8)、1×辅助透镜
    9)、旋转载物台:直径ф160mm,360°等分刻度。游标格值为6′刻度格值1°,
    中心可调,
    10)、同轴粗微动调焦:调焦范围:28mm,微调格值:0.002mm,
    11)、起偏器:0°,可摆出光路,位于集光镜顶部,
    12)、检偏装置:0°-90°转动式检偏装置,
    13)、勃氏镜:可移出光路,
    14)、光程补偿器:1/4λ试板、λ试板(一级红)及石英楔子试板,45°位置插入
    15)、聚光镜:  NA1.25阿贝氏聚光镜带可变光栏和滤色片,
    16)、照明光源:6V20W卤素灯,亮度可调节
