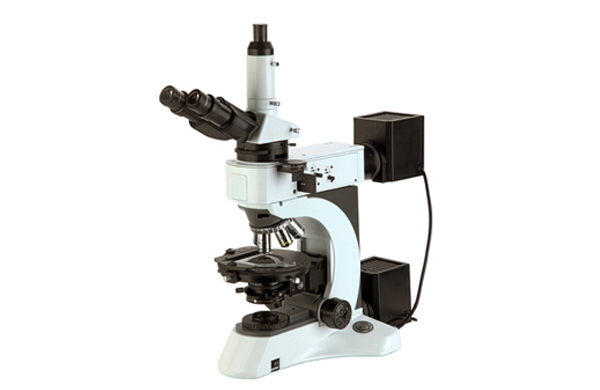

    NP-800透射、透反射偏光显微镜：

    特点：

    1、 专用消应力物镜提供高清晰，高反差的图像。

    2、 用于单偏光，正像镜检，锥光镜检等多种观察。

    3、 透射，反射，透反射3种主要照明方式，24V/100W长寿命卤素灯光源使用。

    4、 平台可45°定位，并可装偏光专用大范围移动尺，各倍率物镜转换时无干涉现象，大幅提高工作效率。

    5、 专业偏光显微镜用于地质，石油，化工，高分子，液晶等领域。



    配置及技术参数：

    名称

    参数及规格

    反射

    透反

    光学系统

    无限远光学系统

    ●

    ●

    观察系统

    铰链式三目镜筒，30°倾斜，瞳距48-75mm

    ●

    ●

    目镜

    EW10X/22平场目镜

    ●

    ●

    十字分划平场目镜、十字平场目镜、网格平场目镜

    ●

    ●

    无应力平场消色差物镜

    5X/0.12/∞/-  WD 15.5mm

    ●

    ●

    10X/0.25/∞/-  WD 10.0mm

    ●

    ●

    20X/0.4/∞/0  WD 4.30mm

    ●

    ●

    50X/0.75/∞/0  WD 0.32mm

    ●

    ●

    100X/0.8/∞/0  WD 2mm

    ●

    ●

    40X/0.65/∞/0.17  WD 0.54mm



    ●

    100X/1.25/∞/0.17  WD 0.13mm



    ●

    转换器

    内向式五孔转换器，中心可调

    ●

    ●

    检偏装置

    0°-360°转动式检偏器，最小刻度0.1°

    ●

    ●

    锥光观察装置

    正象镜检与锥光镜检可切换，可调焦

    ●

    ●

    光程补偿器

    λ试板（一级红），1/4λ试板，石英楔子试板

    ●

    ●

    圆型旋转载物台

    直径Φ170mm，中心可调，360°刻度，刻度格值1°，游标格值6，45°定位旋转

    ●

    ●

    移动尺

    移动范围30mmX40mm

    ○

    ○

    聚光镜

    NA0.9/0.25无应力摆出式聚光镜



    ●

    调焦系统

    同轴粗微调焦机构，调焦范围32mm，微调格值0.001mm，粗动行程每圈37.7mm，微动行程每圈0.1mm

    ●

    ●

    起偏装置

    透射：360°旋转，0°位置可调整



    ●

    反射：固定式

    ●

    ●

    照明系统

    24V/100W卤素灯，亮度可调节





    反射照明 24V/100W卤素灯，亮度可调节

    ●

    ●

    透射照明 24V/100W卤素灯，亮度可调节



    ●

    滤色片

    Φ45mm蓝色滤色片



    ●

    Φ45mm ND6中性滤色片



    ○

    Φ45mm ND25中性滤色片



    ○

    Φ25mm蓝色滤色片

    ○

    ○

    Φ25mm ND6中性滤色片

    ○

    ○

    Φ25mm ND25中性滤色片

    ○

    ○

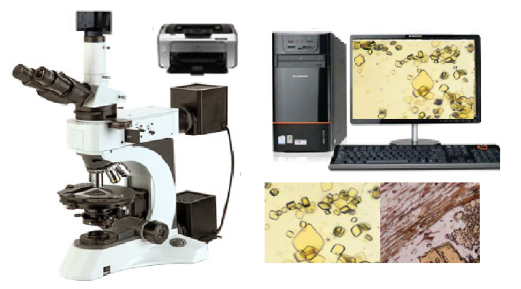

    附件

    摄像接口

    ○

    ○

    0.01mm测微尺

    ○

    ○

    彩色数码摄像系统

    ○

    ○

    数码相机

    ○

    ○

    偏光分析软件

    ○

    ○

    电脑及打印机

    ○

    ○



    ⑬、标准C型接口，



    ⑭、EV-1200彩色高级高速数码摄像系统：USB3.0接口，1200万像素

    型号

    EV-1200

    SENSOR尺寸

    1/1.7 寸 CMOS 彩色

    分辨率和帧率

    分辨率

    像素

    图像格式

    帧率

    图像比例

    4088 × 3072

    12.56M

    最大分辨率

    15帧/秒

    4:3

    3840 × 2160

    8.29M

    ROI（视场变小）

    15帧/秒

    16:9

    2040 × 1536

    3.14M

    SUM2（视场不变

    57帧/秒

    4:3

    1920×1080

    2.07M

    SUM2+ROI（视场变小）

    57帧/秒

    16:9

    1360 × 1024

    1.39M

    SUM3（视场不变）

    15帧/秒

    4:3

    像素尺寸

    3.1微米

    扫描方式

    逐行扫描

    快门类型

    电子卷帘快门（Rolling Shutter）

    触发方式

    软件触发

    曝光时间

    41us ～ 10s

    增益范围

    1x – 32x， 步长：0.125x

    ADC 位数

    12bit

    图像数据格式

    8bit/16bit RAW格式，BMP 24bit 格式

    光谱响应

    380nm ～ 650nm

    曝光控制

    自动 / 手动 / 区域曝光

    白平衡

    自动白平衡 / 一次性白平衡 / 区域白平衡

    产品固件更新

    支持远程更新

    相机ID

    相机出厂写入ID，同时支持用户在相机写入ID

    拍照支持格式

    RAW、BMP、JPG、PNG

    可编程控制

    图像尺寸、曝光时间、增益、消频闪、伽玛、对比度、RGB增益、饱和度、黑电平、锐度、2D降噪、3D降噪

    支持系统

    Windows XP 32Bit；Windows 7/8/8.1/10 （32/64Bit）

    支持软件接口

    DirectShow / TWAIN

    数据接口

    USB3.0  5Gbps  B型接口

    产品指示

    LED上电和待机常亮、工作闪烁

    产品供电

    USB 5V供电，功耗小于1.8瓦

    工作环境

    温度：0℃ ~ 50℃；湿度：10% - 90%RH（无凝结）

    存储环境

    温度：-20℃ ~ 60℃；湿度10% - 60%RH

    镜头接口

    C接口

    外观尺寸

    44毫米 x 44米x 38.7毫米（不包括镜头接口）

    整机重量

    150克



    ⑮、14）、NK-300偏光分析软件功能：

    ①、文件菜单功能：打开图像，图像另存，获取图像，

    ②、编辑菜单功能：可进行八步以内的撤销和恢复，

    ③、视图菜单功能：工具栏，状态栏，工具，全屏，放大，缩小，显示原图等，

    ④、图像处理功能：.镜像、翻转、负像、向左旋转、向右旋转、旋转、灰度图、裁剪，

    ⑤、增强菜单功能：亮度增减、对比度增减、柔和、锐化、边缘检测、浮雕、伪色，

    ⑥、二值化处理功能：二值化叠加、单阈值二值化、双阈值二值化、典型目标二值化、反色、去除杂质、填充小孔、方块填充、方块去除、鼠标填充、鼠标去除、按面积去噪、按形状因子去噪，

    ⑦、测量功能：手工目标测量、面积标号、面积周长测量、长度测量、角度测量、面积百分比，本软件支持两套定标系数，um或者mil；

    ⑧、图文报告功能：输出满足要求的适应使用单位的报告模式，



    ⑯、联想电脑i3处理器/8G内存/1T硬盘/7200转/联想21.5寸标屏，
