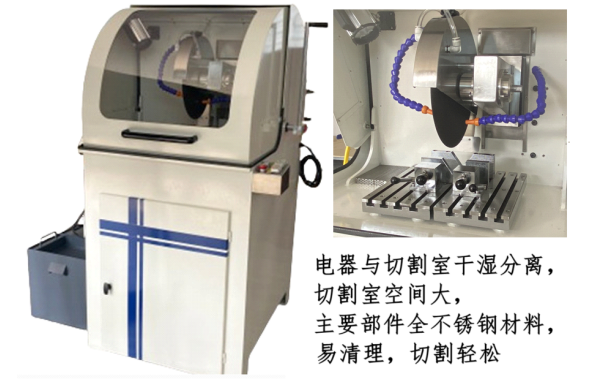

  • QGZ-90自动金相试样切割机
    产品简介:
    QGZ-90金相试样切割机是集手动方式和自动方式于一体的精密切割机;具备可选X轴移动工作台,进行自动Y轴方向连续的切割功能;具备可调高度主轴功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。
     特点:
    1.主电机采用变频电动机进行驱动,具备从500RPM到3000PRM的转速调整范围,并且转速稳定不会因负载改变,满足了各种不同材料的切割需要。
    2.主轴高度可调整,适用从小型薄型的金刚石锯片到大型的砂轮切割片,并可于切割片损耗时,进行补偿,有效的提高了切割片的利用,节省了成本。
    3.可选X轴移动工作台,在自动切割模式下,可以进行自动Y轴方向连续的系列切割。
    4.水平式自动或手动一体进刀方式,进刀方式灵活,进刀行程大,可适用于更大工件的切割。
    5.可以选用程序控制进刀,进行精确的进刀控制
    6.超大的样品观察窗,使使用者更便于观察样品的切割过程。
    7.配备的排气装置,可保证切割时产生的各种蒸汽和烟雾的高效流动排出,使观察变得更清楚。
    8.可调节LED灯照明设计,可实现对整个切割室所用区域的有效照明。
    9.采用带有磁性系统的过滤水箱,循环水通过磁性系统时,切割时产生的金属切割碎屑被磁性系统吸出并排除出去,提高样品切割的效果和循环水的利用次数,并且避免堵塞实验室的排水系统。
    规格/参数:
    规格/型号 QGZ-90
    手/自一体砂轮切割机
    金属外壳,防爆透明观察窗
    切割模式 手动切割,自动切割。
    切割刀片种类/尺寸 金刚石、树脂/¢250、¢300mm
    主轴转速 500-3000rpm
    切割主轴升降行程 50mm
    切割主轴升降方式 回转手轮控制
    刀片安装孔尺寸 ¢32mm
    不锈钢法兰盘 ¢80mm
    切割刀片快速更换
    最大切割能力 Max ¢90mm圆棒
    进刀方式 电机带动水平螺杆推进工件方式进刀,速度皆可调整,进给速1-40mm/min
    进给方式:自动模式——自动进给,到达设定位置后自动回到原点
    手动模式——回转手轮控制或按键控制(电机带动,手动控制)
    进刀方式:水平进刀
    Y轴最大行程 260mm
    X轴移动工作台行程 40mm
    切割平台尺寸 尺寸435*300mm,采用12mm槽宽T型工作台
    切割夹具 快速推拉式虎钳左右手操作各一组 钳口高度60mm
    液晶触摸屏及薄膜按键
    工作室照明 内置LED照明
    冷却装置 三道冷却水喉及一道清洗水枪
    外置循环水箱 88L
    水箱过滤装置
    紧急停止按钮
    电机 3KW 变频电机
    电源 380V 50HZ
    重量 380kg
