本机是一种PLC自动控制的金相试样切割机，X，Y，Z方向自动精确控制，智能切割可根据材料硬度变换进刀量，达到较快切割效果，切割速度变频控制，具有较高可靠性和控制能力，具有：㈠电子手轮、自动随意转换，㈡触摸屏显示各种切割数据，㈢精确定位，㈣摆动切割、连续切割两种功能切割方式，切割时能根据材料的硬度变换切割速度，达到快速切割的目的。为了方便切割室清洗和主轴电机安全，我们采用了机、电分离；切割室安全防护罩上具有大的观察视窗，使使用者便于观察样品的切割全过程；切割室内安装了LED照明灯，实现对整个切割室所用区域的有效照明；切割室内的换气风机可保证切割时产生的各种蒸汽和烟雾的高效流动排出，增加了工作室内明亮和清晰度；设计人性化，运用了人机工程学原理。特点：噪音低，操作方便，外形美观，使用安全，是实验室制样设备之一。

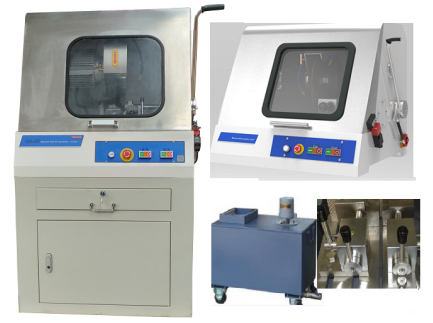

        机体形式：立式。主要有上部（安全罩），中部（机架），右滑门，侧开门，下部机架（电气箱、工具箱），夹具、冲洗龙头，冷却水箱（独立）组成。
采用变频电机直连切割片，无极调速，简明的设计，坚固的结构，直接驱动提供了电动机与切割片之间的动力传递，并确保高效率、低噪音、较低限度的维护以及较长的使用寿命。
        专为大型工件的大容量切割而设计，使维护机器零件和处理大型工件变得更加容易。滑动门和铰链门使您拥有更多的空间以及无限制的进出，从而能更加方便的将大型工件装载在合适的位置。也可以从上前左三个方向都可以将工件送入切割室。
        工作区域采用全封闭式结构，并有透明防护罩，供切割时观察。配有冷却水箱专供储存冷却液，切忌使用自来水作为冷却液。切割工作完成后，用左边冲洗龙头，冲洗室内垃圾并关闭安全门。
主要技术参数：

型号	QGZ-120	QGZ-200	QGZ-300
控制方式	手动/自动,三轴联动,10寸工业触摸屏控制， 也可切换到操作手柄控制
性能特点	自动排雾系统，报警系统，双LED灯照明，红一字光标定位
切割进给速度	3毫米/分，5毫米/分，8毫米/分，12毫米/分 （用户根据需要可修改设置速度）
砂轮片直径	Ø380xØ32x2 mm	Ø400xØ32x3 mm	Ø450xØ32x3 mm
工作台尺寸(X*Y)	450x350 mm	485x400 mm	530x630 mm
Y轴最大行程	250 mm	300 mm	420 mm
X轴最大行程	100 mm	100 mm	110 mm
Z轴最大行程	160 mm	230 mm	230 mm
最大切割截面	120x100 mm	200x120 mm	300x150 mm
夹具开口	120 mm	200mm	300 mm
变频电机	4kw,转速： 500-2800转/分	7.5kw,转速： 500-2800转/分	7.5kw,转速： 500-2800转/分
进给电机	伺服电机	伺服电机	伺服电机
冷却水箱容积	120L	120L	120L
外形尺寸	1400x 1000x 1850mm	1550x 1100x 1900mm	1650x 1350x 1900mm
重量	约1800kg	约2200kg	约2500kg
