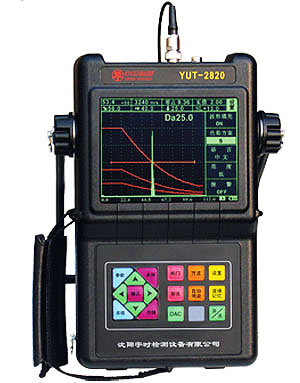

  • YUT2820数字超声波探伤仪
    YUT2820数字超声波探伤仪能够快速、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
    YUT2820的特点:
    1、坚固耐用的YUT2820专为严格的现场环境而设计,全密封设计使它能抵御从海洋到沙漠各种恶劣环境中的潮湿、风沙、灰尘及其它污染。
    2、可变方波脉冲发生器,发射脉冲电压从50到400V连可调,脉冲宽度从25到1000us连续可调,特别适合要求
    3、高穿透力及低噪声的难于穿透的应用,如检测大型锻件、铸件或非金属。
    4、阻抗匹配四档可调(33/50/100/500欧姆),实现较佳的探头性能,满足灵敏度及分辨力的不同要求。
    5、回波信号滤波器两档可调(1-4MHz,0.5-15MHz),分别突显窄频带和宽频带滤波器的优点。
    6、重复频率多档可调:避免在探测大型工件时出现混响(幻影)信号
    7、全屏显示功能:使回波显示区域覆盖整个屏幕,给工作者带来较大的视窗感受 。
    8、实心波形显示:增加波形视觉对比度,快速扫查不易漏检。
    9、大容量存储器:可存储高达1000个数据集,包括波形、曲线、参数等(包含了传统意义上的1000个通道)
    10、测量点选择: 闸门内回波的峰值或前沿 。
    11、回波-回波厚度测量:免去零点校准,并可穿过涂层直接测量基材净厚度。
    12、波峰记忆:实时包络显示缺陷的最高波,记录缺陷最大值,有助于缺陷精确定位和快速扫查,还可借助包络波形给缺陷定性
    13、自动增益:自动调整增益到设置的波幅高度 。
    14、报警功能:进波/失波报警。
    15、实时时钟:自动记录存储波形的日期及时间。
    16、显示冻结:随时捕捉波形和声程数据,并可在冻结后移动闸门测量回波参数。
    17、缺陷定位:实时显示声程S、水平X、深度Y、波高H。
    18、缺陷定量:dB差值、SL定量值实时显示。
    19、数字抑制:0-80%,按1%递增,不影响线性与增益。
    20、2个独立的测量闸门,监控回波振幅和声程距离。
    21、横波探伤时二、三次波缺陷深度根据板厚自动计算。
    22、完善的DAC、AVG曲线功能,曲线随增益、声程、位移的改变而改变。
    23、φ值计算:把缺陷回波高度自动换算成缺陷当量尺寸
    24、距离补偿:根据时变增益法,对探伤回波实时补偿,避免漏检测小缺陷。
    25、可调亮度的真彩TFT液晶显示屏,配有多种色彩方案自由选择。
    26、中文、英文两种操作界面 。
    27、数据通讯:通过RS232接口与计算机通讯,进行波形、数据的传输,实现在计算机上
    对探伤结果的管理及探伤报告的生成、打印输出等。
    技术参数:
    1、工作频率:(0.5-15)MHz,
    2、材料声速:(1000-9999)m/s,
    3、工作方式:脉冲回波、双晶,
    4、脉冲移位:(0-1000)mm,
    5、探头零点:(0-199.99)us,
    6、增益调节:(0-110)dB,(0.1、1、2、6)dB步进,
    7、垂直线性误差:≤3%,
    8、水平线性误差:≤0.3%,
    9、分辨力:≥32dB,
    10、动态范围:≥30dB,
    11、灵敏度余量:≥55dB (深200mm Φ2平底孔),
    12、平均电噪电平:≤10%,
    13、电池工作时间:>8小时,
    14、电源:12V DC,220V AC,
    15、外型尺寸:270mmX190mmX60mm,
    16、重量:2Kg(含电池),
