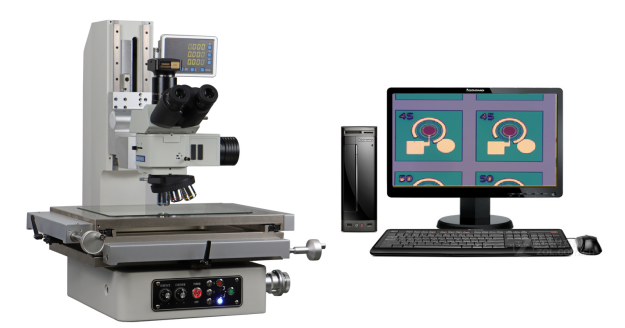

NK-GX-2010高倍工具显微镜是一种由高解析度1200万像素CCD彩色摄像机、高倍长工作距离镜头、精密光学尺、多功能处理器、3D测量（含测高）软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维测量。满足：明\暗场、微分干涉、偏光下检测，满足反射、透射光照明下检测。

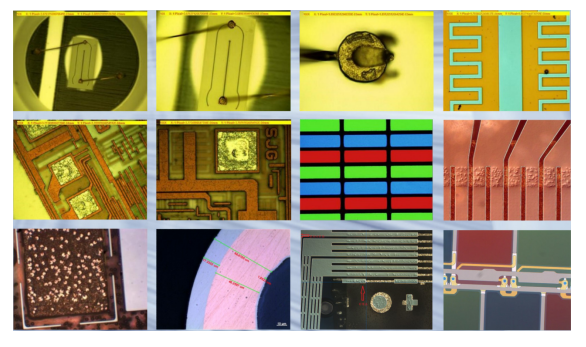

它被广泛应用在各种不同的精密产业中，如电子元件、精密模具、精密刀具、弹簧、螺丝加工、塑胶、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业。是机械、电子、钟表、轻工、塑胶等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。

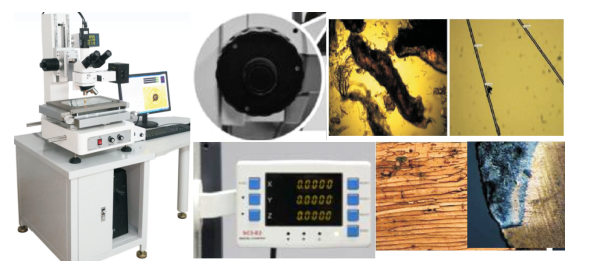

1.仪器组成：仪器总体结构可分为四部分：

①、仪器结构主体，包括：仪器底座，立柱，Z轴传动组，X、Y工作台及X、Y向光杆传动机构。采用高精度花岗石【精密级(00级)】底座，以提供机台稳定性之操作，提升工具显微镜之质量。

②、光学成像系统，包括：无限远光学系统,管镜焦距200mm；光学放大倍数 50x-1000x;;铰链式三目镜筒,30°倾斜,  瞳距55-75mm;高眼点,大视场目镜WF10X/22; 长工作距离；五孔物镜转换器；冷光源光纤反射照明器:150W，平场复消色差物镜 5X/0.14,  10X/0.28,采两段式 (粗微调)对焦系统，方便人员操作，以解决令人困扰的对焦问题。采用高亮度、低温度同轴照明系统可避免待测工件受灯泡热度造成热膨胀之影响。

③、彩色CCD摄像机将变焦镜头摄取的影像转换成电子信号、再通过S端子传送至电脑。

   CCD摄影机传送来的视频讯号转换为电视图像，通过电脑十字线量测瞄准用，轮廓光源（在仪器底座内）表面光源采用可调亮度的LED光源，照明效果好，寿命是传统灯泡的10倍。

④、数字测量系统，包括：X轴、Y轴光学尺：将几何位移转变为数字信号传至资料处理系统。光学尺显示器精度解析可达0.5um，以提供使用者高精度保证。DP100数据处理器：处理、显示测量资料。可透过计算机量测系统做复杂性及大量工件量测，并可透过量测系统来照相及量测数据计算机化，可将量测数值做成 WORD、EXCEL报表。

2.产品特点

①、参照NK国际品牌机身结构设计，基座精密铸铝，三层球铁镀镍精密平台

②、Z轴通过电动手脉进行精准控制（对焦精度可达0.0005~0.001mm，选配）

⑤、高精度测量，同时具有大测量范围和高精度，适用于各种测量

⑥、选用无限远长距明场金相物镜，满足长工作距离的测量要求

⑦、照明装置（反射/透射）用高亮度LED的照明

⑧、利用可变孔径光阑进行无衍射观察测量

⑨、快速释放装置便于测量工件大或测量工件数量多的快速移动工作台

⑩、高位目镜观察

⑪、高清数字相机CCD图像成像(1200万像素，USB3.0接口)

①、X坐标行程:    200（mm）

②、Y坐标行程：   100（mm）

③、Z坐标行程:    150（mm）

⑨、满足：明场、暗场、偏光、DIC微分干涉功能（10x/20x）等功能。

②、总放大倍数：  50X-1000X

③、物镜转换器：六孔物镜转换器，

④、目镜：WF10X/22mm

⑤：Plan  FLUOR  EPI-DD平场半复消色差明暗场物镜，

⑥、偏光附件：起偏镜，检偏镜，

⑦、微分干涉附件：10X、20X；

3.4.图像及测量系列功能

④视频的实时播放，停止功能

⑤自动白平衡、自动曝光功能

⑥视频采集功能（支持BMP\JPG等存储模式）、包括静态捕获、动态录像

⑦视频参数设置功能（RGB设置、对比度调节、曝光设置、偏移量设置、gamma调节等等）

⑧视频缩放显示及视频大小控制功能

⑨视频上下、左右反转功能

⑩图像定时采集功能

⑪可任意修改图片及录像保存路径

3.5.图像处理功能

①、图像模糊及锐化

②、亮度\对比度调节

③、RGB增益调节

④、镜像旋转功能

3.6.图像测量功能:支持动态和静态两种测量方式

①、直线、曲线的长度测量

②、面积、周长测量

③、圆的半径、周长和面积的测量

④、任意多边形的周长面积测量

⑤、角度测量

⑥、平行线间距测量

⑦、文本输入功能

⑧、测量微调功能

⑨、删除图元功能

⑩、标记选择功能

⑪、撤销和重做功能，用户操作有误时，方便修改

⑫、测量数据可精确到小数点

⑬、测量数据及图片可导入到Word或Excel中

3.6. 电脑

联想工业品牌电脑＞i5(i5-12400 16G 1TB SSD Type-C Win11)21.5英寸
