    • NK-45双目体视显微镜

    NG-45是为适应市场要求，顺应在线检测等需求而自主开发的高性能体视显微镜，满足现代生物、医学、科研、工业电子的检测等。

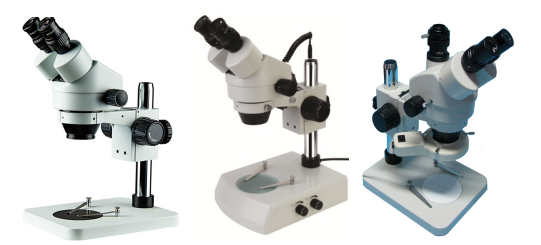

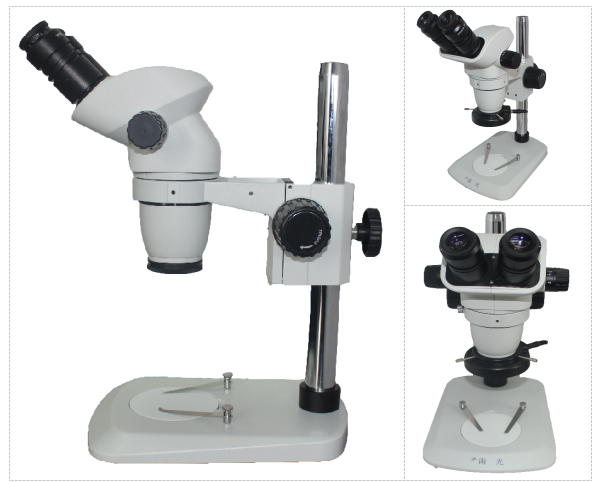

    NG-45双/三目体视显微镜




    参数说明：

    1 本显微镜为连续变倍，变倍比为6.4﹕1。
    2 物镜变倍范围0.7X——4.5X，目镜：10X/20
    3 标准配置放大倍数：7-45X，加辅助件放大倍数：3.5-180X
    4 双目(三目)观察倾斜45度，双瞳距调节范围54-76mm。



    可选附件：

    1、目镜：15X目镜、20X目镜、10X分化目镜

    2、辅助物镜：2X、1.5X、0.5X

    3、光源：一体化环型光源、LED环型冷光源、工业用小台灯照明、光纤冷光源

    4、调焦支架：透过卤素灯底光源架台、加高支架、加长杆支架、万向支架及各种特制架台

    5、图像系统（三目）：彩色摄像头、图像采集卡、测量分析软件等；



    光学参数：

    目镜

    标准配置

    辅助物镜 0.5X

    辅助物镜 1.5X

    辅助物镜 2X

    工作距离100mm

    工作距离165mm

    工作距离45mm

    工作距离30mm

    放大倍率

    视场

    范围

    放大

    倍率

    视场

    范围

    放大

    倍率

    视场

    范围

    放大倍率

    视场

    范围

    10X/20mm

    7.0X

    28.6mm

    3.5X

    57.1mm

    10.5X

    19mm

    14X

    14.3mm

    45.0X

    4.4mm

    22.5X

    8.9mm

    67.5X

    3mm

    90X

    2.2mm

    15X/15mm

    10.5X

    21.1mm

    5.25X

    42.8mm

    15.75X

    14.3mm

    21X

    10.7mm

    67.5X

    3.3mm

    33.75X

    6.7mm

    101.25X

    2.2mm

    135X

    1.7mm

    20X/10mm

    14.0X

    14.3mm

    7.0X

    28.6mm

    21.0X

    9.5mm

    28X

    7.1mm

    90.0X

    2.2mm

    45.0X

    4.4mm

    135.0X

    1.5mm

    180X

    1.1mm



    EV-500高级彩色数码摄像系统：USB3.0接口，

    感光器件

    MT9P006

    光学尺寸

    1/2.5"

    感光面尺寸

    5.70mm(H) x 4.28mm(V)

    像素尺寸

    2.2μm x 2.2μm

    分辨率和帧率

    2592 x 1944：14FPS

    快门类型

    卷帘快门

    1920 x 1080（ROI）：30.8FPS

    曝光时间

    509μs-3000ms

    1024 x 768（ROI）：62.85FPS

    1280 x 960（SUM）：34.4FPS

    感光灵敏度

    1.76V/Lux-sec

    1280 x 960（BIN）：34.4FPS

    响应光谱

    380nm ～650nm

    640 x 480（SUM）：86.56FPS

    信噪比

    38.5 dB

    640 x 480（BIN）：86.56FPS

    动态范围

    67.7 dB

    工作模式

    连续输出

    扫描方式

    逐行扫描

    曝光功能

    手动曝光/ 自动曝光/ 区域曝光

    白平衡功能

    手动\自动白平衡

    图像处理

    伽玛/增益/对比度/ 黑电平/ 降噪/降噪/ 锐度/ 饱和度

    图像数据格式

    8bit / 12bit RAW格式

    拍照格式

    JPEG / BMP / PNG / RAW

    存储空间

    32k bit

    产品ID

    用户自定义

    软件接口

     TWAIN

    镜头接口

    C / CS接口

    外观尺寸

    44x 44x 39mm

    模组尺寸

    39mm x 39mm

    额定电压

    USB5V供电

    额定功率

    小于1.5W

    产品重量

    约121g

    温度工作

    0～45℃/

    存储

    -20℃～60℃

    湿度工作

    10%～90%RH（无凝结）

    存储

    10%～60%RH

    LED指示

    上电常亮/ 工作闪烁

    数据接口

    USB3.0



    配置表：

    序号

    名称

    数量



    序号

    名称

    数量

    1

    NG-45三目体视头

    1

    2

    目镜

    2

    3

    调焦支架

    1

    4

    眼罩

    2

    5

    可调LED环形光源

    2

    6

    玻璃载物板

    1

    7

    彩色CCD

    1

    8

    C型接口

    1

    9

    专用视频线

    1

    10

    安装光盘

    1

    11

    防尘罩

    1

    12

    合格证

    1



    具体详情请咨询：0512-85187300  13338661199
