概述：

1）、编码型正置透反射金相显微镜是智能化的革新产品，模块化设计更先进，操作更舒适，多种观察方式满足客户不同需求，为实验室和金相材料分析显微操作应用，带来了革命性的突破。

2）、长工作距离物镜，

3）、大平台设计：移动稳定可靠，跳动小，多种尺寸可选，

4）、人性化设计，大大提升了使用舒适性，

5）、反射、透反射照明方式可选，

6）、明场、偏光等观察方式可选；

特点：

①、NK-910正置金相显微镜提供 LED光源，LED 照明可提供恒定的色温，并在所有亮度等级下提供真实彩色成像。并且 LED 使用寿命长，耗电量低，后期维护方便，是理想的显微镜光源。

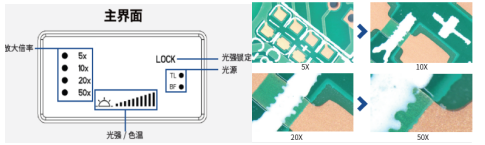

②、显微镜状态显示功能

显微镜前端的液晶屏幕能够显示显微镜的使用状态，包括倍率、光照强度、色温、光源状态等。

③、亮度记忆功能

能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。

主要配置：

1）、光学系统：NIS45无限远光学系统，满足明场、简易偏光等观察方式；

2）、目镜：SW10X/22

3）、目镜筒：铰链式三目观察镜筒，目镜接口∅30，B：T=50%：50%，瞳距47-78mm;

4）、物镜转换器：转换器：编码型大5孔物镜转换器，

5）、物镜：

NIS45系列平场金相物镜，高性噪比、高分辨率以及高反差的成像效果；

5X长距金相物镜         NA=0.15 WD=20，明暗场

10X长距金相物镜        NA=0.3 WD=11，明暗场

20X长距金相物镜        NA=0.45  WD=3.1，明暗场

50X长距金相物镜        NA=0.5 WD=10.6，明暗场

6）、低手位同轴调焦机构，符合人机工程学设计，给予用户最大程度的舒适感；调焦范围32mm，微调格值1um。，

7）、金相垂直照明器（编码型）：3W色温可调LED灯(色温范围3000-7000K)，带孔径光阑和视场光阑，中心可调，带斜照明装置，液晶屏上可显示照明色温，亮度记忆，倍率显示等；

8）、偏光装置：起偏和检偏系统, 为方便搬运，设计把手位置；

9）、移动载物台：矩形双层活动平台186*138mm,移动范围75*50mm.

10）、反射照明：

3W LED光源,液晶屏显示倍率，亮度记忆，色温可调（绿素灯及LED灯效果），定时休眠等, 带孔径光阑和视场光阑，中心可调，带斜照明装置（增强立体效果），

11)、为方便搬运，设计把手位置。

11）、0.5X  缩小镜接口，

13、标准C型接口，

14、彩色高速数码摄像头：500万像素，630万像素，880万像素，1000万像素，1600万像素，2000万像素等，

USB3.0高速接口；单反数码相机等；

15、分析软件：

Ⅰ、NK-100专业金相分析软件---自动评级，

    自动、半自动进行金相分析，实现自动评级等功能，

    ☆系统提供的专用测量及评级软件包括：

☆脱碳层深度的测定：GB 224-87，

☆渗碳层深度的测定：GB /T 11354-2005，

☆层深长度测量：ZBJ 36016-90，

☆显微硬度测量：GB/T4340.2，

☆铁素体奥氏体型双相不锈钢α—相金相测定： GB 6401-86，

☆奥氏体型双相不锈钢α—相金相测定： GB 13305-91，

☆第二相面积含量测量：

☆多相面积含量测量：

☆盘条索氏体含量评级：YB/T169-2000，

☆金属平均晶粒度评级：GB 6934-02，

☆双重晶粒度的测量评级：ASTM E1181-87，

☆低碳冷轧薄板铁素体晶粒度评级：GB 4335-84，

☆混有珠光体的铁素体晶粒度评级：GB 6394-86，

☆非金属夹杂评级：GB 10561-2005，

★ 球墨铸铁测量评级

适用标准：GB/T 9441-2009 GB/T 9441-88  ISO 945

分析内容：石墨球化率评级、石墨大小评级、珠光体含量、铁素体含量、磷共晶含量以及

渗碳体含量测量；

★ 球墨铸铁石墨含量定量分析：石墨的面积率、大小分布、统计、直方图；

★ 灰铸铁测量评级

适用标准：GB/T 7216-2009 GB/T 7216-1987

分析内容：石墨长度、石墨分布形态、珠光体含量、珠光体片间距测量、铁素体含量、碳化

物含量与分布形状、磷共晶含量与分布形状及类型，基体组织特征，共晶团数量；

★ 蠕墨铸铁测量评级

适用标准：GB/T 26656-2011 JB/T 3289-1999

分析内容：石墨蠕化率、石墨蠕化率级别、珠光体含量等

☆钢中石墨碳评级：GB/T 13302-91，

☆高速钢大块碳化物评级：GB 4462-84，

☆颗粒度分析等

   Ⅱ、NK-200测量测量分析软件---测量、图文报告、定倍打印等，

①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，特别满足金相图谱对照的需求。

Ⅲ、NK-300通用管理分析软件---测量、图文报告、含量比例二值化分析；

16、电脑打印机等；
