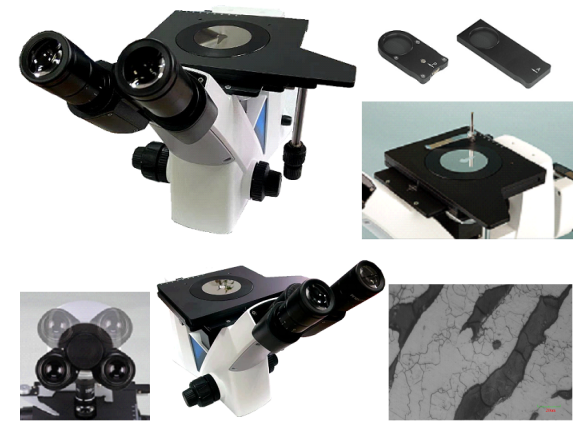

广泛应用于科研教学、金相分析、半导体检测、地矿、电子等多种领域。
技术参数:
1)、无限远色差校正光学系统,
2)、目镜:10X大视野、高眼点平场目镜,视场数Φ20mm,
3)、物镜:长工作距离无限远平场物镜:5×/10×/20×/50×/80×/100×(干),
物镜 |
数值孔径N.A. |
工作距离W.D(mm) |
备注 |
PL 5× |
0.13 |
16.04 |
|
PL10× |
0.25 |
18.48 |
|
PL20× |
0.40 |
8.35 |
|
PL50× |
0.70 |
1.95 |
|
PL80× |
0.80 |
0.85 |
选配 |
MPlan 100X(干) |
0.85 |
3.00 |
选配 |
3、观察筒:铰链型双目镜筒,360°自由旋转,提高眼点高度44mm,瞳距调节48~75mm,
4、物镜转换器:内定位四孔转换器
5、粗微调焦装置:粗微同轴调焦,粗调行程10mm,每圈0.2mm,格值2µm,
粗调带松紧调节,
6、载物台:三层机械移动载物台,面积180×155mm,移动范围75×40mm,游标刻度0.1mm
7、照明系统:5W暖色LED照明(宽电压输入:100V~240V),灰色滤色片,
8、偏光装置:起偏器,检偏器,
9、摄像接口:内置0.65×C-Mount接口,
10、EV-630高级高速彩色数码摄像系统:USB3.0接口,630万像素,
SENSOR尺寸 |
1/1.8 英寸 CMOS 彩色 |
产品固件更新 |
支持远程更新 |
分辨率和帧率 |
3072x2048:30帧/秒 |
产品ID |
支持用户在产品写入ID |
1536x1024:30帧/秒 |
拍照格式 |
RAW、BMP、JPG、PNG |
1920x1080:30帧/秒 |
可编程控制 |
相机工作速度、图像尺寸、曝光时间、增益、消频闪伽玛、对比度、RGB增益、饱和度、黑电平、锐度、2D降噪、3D降噪。 |
任意尺寸ROI |
功耗 |
小于1.8瓦 |
产品供电 |
USB 5V供电 |
支持软件接口 |
DirectShow / TWAIN |
外观尺寸 |
44毫米x 44毫米x 38.7毫米(不包括镜头接口) |
扫描方式 |
逐行扫描 / 连续输出 |
像元尺寸 |
2.4微米 |
快门类型 |
电子卷快门(Rolling) |
数据接口 |
USB3.0/5Gbps/B型接口 |
曝光时间 |
41微秒 ~ 16秒 |
镜头接口 |
C接口 |
光谱响应 |
380nm ~ 650nm |
增益范围 |
1x – 8x;步长:0.125 |
图像格式 |
8Bit / 12Bit可选 |
产品指示 |
上电和待机常亮、工作闪烁 |
图像处理(ISP) |
平台集成 |
存储环境 |
温度:-20℃ ~ 60℃;湿度:10% - 60%RH |
曝光控制 |
手动曝光 / 自动曝光 / 区域曝光 |
工作环境 |
温度:0℃ ~ 50℃;湿度:10% - 90%RH(无凝结) |
白平衡 |
连续自动白平衡 / 一次性白平衡 / 区域白平衡 |
支持系统 |
Windows XP 32Bit;Windows7/8/8.1 32/64Bit |
11、 NK-200测量分析软件:切片平面测量、图文报告、定倍打印等,
①、图像处理、编辑及图文报告功能:包括:自由选择图像区域,增加网格线,叠加比例尺,插入文本标注,插入箭头标注,亮度调节,Camma调节,图像锐化,彩色灰度转换,图像放大缩小,按照规定格式的切片图文报告,并以Word、Excel、Pdf格式等进行输出。
②、测量功能:长度测量,宽度测量,折线测量,三点测角度,四点测角度,矩形测量,两点画圆,三点画圆,知圆心半径画圆,弧度测量,三角形多边形测量,三角形多边形与外接圆测量等。
③、定倍打印功能:定标,标尺选择,文本大小颜色选择,线条颜色样式选择,测量结果标注,彩色设备选择,中英文选择,公英制选择。定倍图像缩放,定倍图像对比,定倍图像打印,特别满足金相图谱对照的需求。

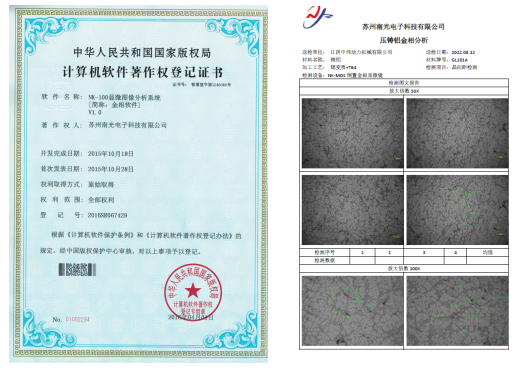

(选配):NK-100专业金相分析软件:自动、半自动进行金相分析,
自动、半自动进行金相分析,实现自动评级等功能,
系统提供的专用测量及评级软件包括:
1)、通用图像分析,多项含量,定量金相测量:GB/T 15749- 2008,自动
2)、晶粒度评级:GB/T 6394-2017,ASTM E112-12/ISO 643,自动,
3)、非金属夹杂物:GB/T 10561-2005,BS EN 10247-2007,自动,
4)、球墨铸铁:GB/T 9441-2009,自动评级
5)、灰铸铁:GB/T 7216-2009,自动评级,
6)、蠕墨铸铁:GB/T 26656-2011,自动评级,
7)、钢的显微组织评定:GB/T 13299-91 自动评级,
8)、钢质模锻件分析:GB/T 13320-2007 辅助评级
9)、钢件感应淬火分析:JB/T 9204-2008 辅助评级,
10)、屈氏体(托氏体、索氏体)-含量:YB/T 169-2000
11)、汽车渗碳齿轮:QC/T 262-1999 自动评级
12)、重载齿轮:JB/T 6141-1992 辅助评级
13)、工具钢大块碳化物:GB/T 4462-84 自动评级
14)、α(阿尔法)相含量:GB/T 13305-2008 自动评级
15)、渗碳层:GB/T 9450-2005 自动评级,
16)、渗氮层:GB/T 11354-2005 自动评级,
17)、脱碳层:GB/T 224-2008,
18)、变形铝合金:GB/T 3246-2012 自动评级\辅助评级
19)、孔隙率-铸造铝金相孔隙率级别:JB/T 6289-2005
20)、铸造铝合金:JB/T 7946-2017 辅助评级
21)、共晶铝-硅合金:JB/T 6289-2005 自动评级,
22)、硬质合金:ISO 4499-2-2008,
23)、镀层:ISO 4499-2-2008,
24)、内燃机活塞环:JB/T 6016-2008,
25)、内燃机气缸:JB/T 5082.1-2008,
26)、高碳铬轴承钢:GB/T 18254-2016,JB/T 1255-2014,
27)、ZG230-450铸钢金相检验:TB/T 2450-1993,
28)、合金工具钢金相分析:GB/T 1299-2000,
29)、机车车辆用低合金铸钢金相分析:TB/T 3212-2009,
30)、稀土镁球墨铸铁等温淬火金相分析:JB/T 3021-81,
31)、般工程用铸造碳钢金相分析:GB/T 8493-87,
32)、凿岩机械与气动工具金相组织评级:JB/T 7161-93,
33)、中碳钢与中碳合金结构钢:JB/T 9211-2008
34)、铸钢中非金属夹杂物金相分析:TB/T 2451-1993,
35)、铜及铜合金晶粒度金相分析:YS/T 347-2004,
36)、汽车发动机轴瓦铜铅合金金相分析:QC/T 281-1999,
37)、铍青铜:QJ 2337-92,
38)、铸造黄铜-α相含量分析 JB/T 5108-91,
39)、结构钢低倍组织缺陷评级 GB/T 1979-2001
40)、碳钢石墨化检验及评级-石墨化组织特征 DL/T 786-2001
41)、汽车钢板弹簧金相检验 JB/T 3782-84
42)、铸造高锰钢金相_显微组织 GB/T 13925-2010
43)、铬镍奥氏体不锈钢焊缝-铁素体金相检验 GB/T 1954-2008
44)、高温合金组织评级 GB/T 14999.5-1994
45)、碳钢的球化体分级:JB/T 5074-2007
46)、等温淬火球墨铸铁件金相检验 GB/T 24733-2009
47)、钢件渗碳淬火回火:GB/T 25744-2010,
48)、钢件渗碳淬火回火-有效硬化层深度 GB/T 9405-2005
49)、高磷铸铁金相分析:TB/T 2255-91,
50)、18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级:DL/T 1422-2015
51)、金属和合金的腐蚀不锈钢晶间腐蚀试验方法:GB/T 4334-2008
52)、铝硅合金变质分析:JB/T 7946.1-2017

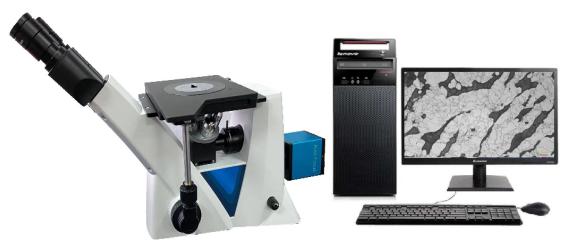

13、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/戴尔21.5寸标屏;
