硬化层深度如何检测？硬化层深度检测标准标准又是什么？硬化层检测仪厂家苏州南光专业从事硬度计行业17年，今天就来介绍一下硬度及硬化层检测仪。

为了提高材料的综合机械性能，越来越多的材料进行各种热处理方式，其中很多的热处理材料表面和内部的硬度是不一致的；需要保持表面较高的硬度值，以便提高耐磨性，寿命和疲劳损坏的可能性；同时要求芯部有相对较低的渐变的硬度数值，以便有较好的任性、综合机械性能等；

做好这些检测就必须有硬度及硬化层检测仪，

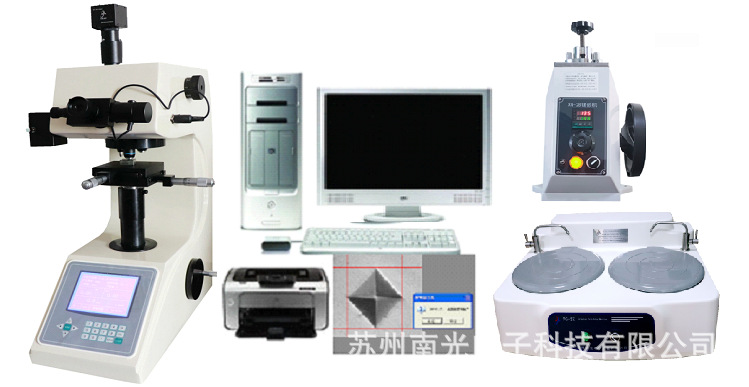

该设备包含：制样设备，硬度计硬化层分析仪主体等；

配置：

①、XQ-2B金相试样镶嵌机，

②、PG-2E双头双速台式抛光机，

③、DHV-1000Z自动转塔数显显微维氏硬度计，

④、NK光电图像接口，

⑤、EV-500：500万像素数码摄像头，

⑥、NK-201硬度分析软件，

⑦、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/戴尔21.5寸宽屏，

满足表面及芯部硬度检测，满足硬度曲线的制作和硬度分析报告制作和输出。及硬化层深度的测量。

DHV-1000Z-CCD型图像自动测量自动转塔数显显微硬度计是电脑微机自动测量系统与硬度计相结合，通过CCD摄像接口将显微维氏硬度计和计算机相连，整个测试过程通过键盘和鼠标的简单操作即可完成，测量精度高，减少人为误差和避免操作者视觉疲劳，能满足各种显微硬度测出要求，具有先进水平的硬度试验机。

主要特点 ：

1)、产品机身部分由浇铸工艺一次成型，并经过了长时间的时效处理。相对于拼板工艺，长期使用形变量极小，并可有效适应各种恶劣的环境；

2）、汽车烤漆，漆质档次高，抗划伤能力强，使用多年依然光亮如新；

3）、蜗轮蜗杆升降系统极大的提高稳定性以及精度，测试完成后不用再次对焦；

4）、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；

5）、采用高分辨率的测量和观察物镜，结合内置了长度编码器的高清数字测量目镜，实现了压痕对角线的一键测量，摆脱了读取过程中手动输入的误差和烦恼；

6）、精度符合GB/T4340.2 ISO6507-2 和美国ASTM E384。

7）、采用500万像素高分辨图像装置，将压痕清晰的显示在电脑屏幕上。
8）、通过软件对信号转换，自动测量出试验压痕的硬度值。
9）、可进行定点和连续测试过程绘制出深度与梯度曲线图示。
10）、硬度值可以进行多种形式的自动转换。

11）、软件能对图像可以进行对比度，光亮度等的调节，对图像文件、数据文件、可以分别打开、存储，打印等处理，能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印，方便规范硬度检测的生成和传输，

主要技术参数：

1）.测量范围:5-5000HV

2）.试验力

0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807N

（10、25、50、100、200、300、500、1000gf)

3）.光学测量系统

物镜：10×，40×；

总放大倍数：100×，400×；

测量范围：200μm；

分度值：0.025μm

4）.XY坐标试台

尺寸：100×100mm

行程：25×25mm

分度值：0.01mm

5）.外观尺寸及电源

外形尺寸：530*290*490mm

试样允许最大高度：120mm

压头中心至机壁距离：110mm

电源：AC220V/50Hz；

重量：40Kg

6）、附件：XY座标试台、细轴试台、薄片试台、小平口钳试台：各1个；

大V型块、小V型块：各1个；金刚石四棱锥压头：1只；

标准显微维氏硬度块：2块。

     光电接口，摄像系统，硬度分析软件，电脑及打印机

7）、XQ-2B金相试样镶嵌机：

试样压制规格：Φ30×15mm      温控范围：0-300℃定时范围：0-30min

整机功率：800W                输入电源：单相AC 220V，50Hz

外型尺寸：400mm×290mm×400mm    净重：33kg

8）、PG-2E双盘金相试样抛光机：

   主要参数：

磨抛盘直径：双盘230mm,      抛盘转速：450r/min 600r/min，

电 动 机： YCG8024、370W220V外形尺寸：750mm×700mm×300mm,

重量：45KG                  一端用成型水砂纸进行粗细磨，

一端采用带胶抛光丝绒+金刚石喷雾抛光剂进行精细抛光；

自来水冷却、有进出水口、冷却充分，

9）耗材：

成型水砂纸180-800目：150张， 成型水砂纸1000-2000目：150张

带胶抛光丝绒Φ220mm：20张，   金刚石喷雾抛光剂 W2.5：3罐

化学器皿等：1批               吹风机：1只，

附：NK-201硬度分析软件功能：

1、满足每次加载荷和每次读取压痕的逐次实验，也可以作连续加载后连续读取压痕的连续试验（加配自动平台及控制系统），

2、可在显示器上直接观察测量压痕，用鼠标测量精确度高。

3、可以方便的设定试验条件，显示结果等均可清楚快捷地操作及显示。

4、可以实现单点测量可随机测量多点、统计测量数据，

5、可以方便计算硬化层深度，并做统计，输出报告，

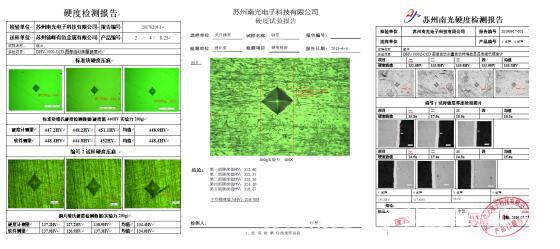

6、方便测量硬化层各点硬度，并能制作硬度曲线，输出硬度检测报告等。

7、方便快捷，精度高，同一性好。

测量方法：

检测方法一：进行“HV四点测量”：

检测方法二：进行“HV坐标测量”：

检测方法三：HV自动测量

硬化层深度测量

获得硬度随深度变化的曲线，了解到延垂直于表面的方向硬度变化的情况

1.先进行硬化层测量前参数设置

2.开始测量流量，拍照，获得第一点硬度照片

3、在硬度计找到第二点，再拍照，获得第二点硬度照片

4、依次完成第三点第四点第五点的测量

具体详情请咨询客服，本产品提供上门安装，免费培训，一站式服务，欢迎经销商长期合作，欢迎客户咨询！
