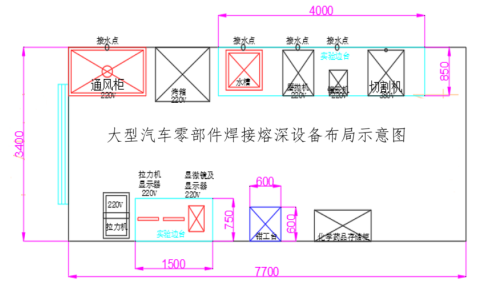

大型汽车零部件焊接熔深设备方案

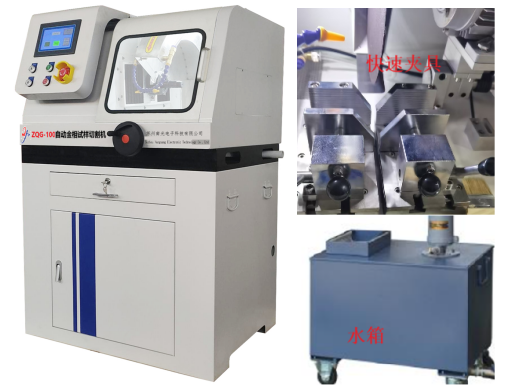

（一）、ZQG-100全自动金相试样切割机 ：

本型切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。

 特点：

1）、钢壳体

2）、超大切割室

3）、手动/自动双重切割方式

4）、屏显式控制系统，直接选择切割速

5）、自动2通道冷却系统，避免试样块

6）、实时跟踪显示进刀深度（液晶数显

7）、模式化编程更适合批量切割取样

8）、封闭式切割

9）、取样结束切割刀自动复位功能

10）、切割前可预调进刀速度

11）、主机、冷却系统一体式

12）、工作台Y向移动行程200mm

13）、进刀行程任意设定（0-140mm）

主要技术参数：

1）、切割室外壳：钢板

2）、最大切割直径：100mm（管材）

3）、进刀深度跟踪：数显

4）、切割台尺寸：280X310mm

5）、切割片规格：350X2.5X32mm

6）、夹持台规格：左右虎钳式夹具

7）、切割方式：手动/自动

8）、送给方式：任意调节（手，自两用）

9）、切割速度：0-3mm/s,自动切割方式可以选择：间歇式切割（金属工件）、连续切割（非金属工件）、前进后退式切割

10）、进刀距离：任意设定（0-135mm）

11）、复位方式：自动复位

12）、冷却系统：自动（水冷通道）

13）、水箱容量：60L

14）、主轴转速：2100r/min

15）、电机功率：3KW

16）、机台形式：台式

17）、外形尺寸：950×880×1500mm

18）、电源：380V AC3相，

19）、需客户使用25A以上空开，不得使用民用插头。

20）、重量：230KG

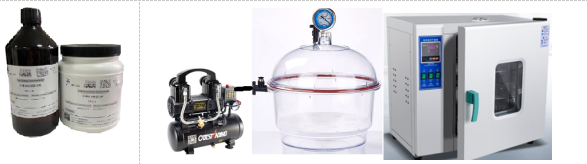

(二)、NK-L冷镶嵌套+抽真空+干燥箱：

配置：

镶嵌粉：1KG，   固化剂：1000ml， 模具：3只，    夹具：100只

搅拌杯：100只，  搅拌棒：100只，容器外径：300mm内径：250mm

底座外径：200mm   隔板直径230mm，压力表及真空泵

特点：无需设备，镶嵌速度块，无气味，环保，无气泡等，

 2）、抽真空装置：

性能和提点：

①、真空维持时间长:抽真空后壹周，真空度变化小于6%。

②、采用进口优质聚碳酸酯注塑成型。

③、免用密封油脂。器皿上下部分之间采用优质硅橡胶O型圈密封。

④、器皿顶部为一平的护圈，便于手持。当顶部安装丝堵密封时，与底部的环型凸起配合，可以稳定地多个叠放。

⑤、顶部和底座侧面各有一个圆锥螺纹孔，阀门可以旋紧固定在任一螺孔上。另一螺孔安置真空表，便于随时准确了解容器内的真空状态，亦可用丝堵密封。

⑥、阀门为专用针阀，阀芯用金属材料精密加工制成，进气流量由小到大

逐渐稳定调节。

⑦、针阀用手指稍用力旋紧后，在一个大气压力下漏气量为零。

⑧、针阀与气管采用快换接头连接。其连接头可360度自由转动，

气管采用进口软尼龙管。

⑨、抽真空效果好。

           使用方法：

①、放入试样，

②、将软尼龙管连接到真空泵上。

③、根据需要放入PP隔板和样品。

④、在底座上口外锥面放好O型密封圈，盖好上盖，抽真空，

⑤、拆下安在快换接头上的管子:

⑥、取出样品:手动旋开阀门，释放真空即可。

 3）、干燥箱：

主要参数：

①、内部尺寸：25*25*25cm，外部尺寸：53*42*39cm，

②、内胆材质：镀锌内胆

③、加热元件：加热管      控温范围：50°C~250°C

④、电压/功率：220V/0.5KW，

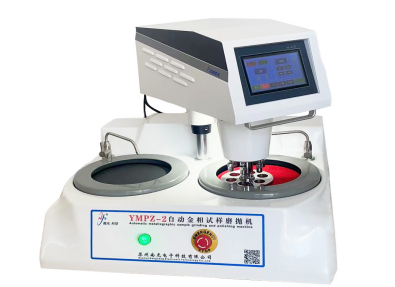

（三）、YMPZ-2自动金相试样磨抛机：

YMPZ-2型自动磨抛机为双盘台式机，是依据国际标准，采用国际先进工艺技术制造的新一代高精度、制样过程自动化的研磨抛光设备。

本机采用了先进的微处理器控制系统，使得磨抛盘、磨抛头的转速实现无级可调，制样压力、时间设定直观、便捷。操作者只需更换磨抛盘或者砂纸和织物即可完成磨、抛工序的操作，从而使本机展现了更加广泛的应用性。本机具备磨抛盘旋转方向可任意选择、磨抛盘可快速更换；多试样夹持器和气动单点加载；磨料自动配送等功能，还具有转动平稳、安全可靠、噪音低及采用铸铝底座增加了磨抛的刚性等特点。

本机带有水冷却装置和磨粒冲刷喷嘴，可以在研磨时对试样进行冷却，以防止因试样过热而破坏金相组织并随时将磨粒冲刷排走；再配以abs外壳和不锈钢标准件，在外观上更加美观大方，并提高了防腐、防锈性能且易清洁。

YMPZ-2型自动磨抛机适用于对金相试样的粗磨、精磨、粗抛光至精抛光过程进行自动制样，是企业、科研单位以及大专院校实验室的理想制样设备。

主要参数：

①、磨抛盘直径：φ250mm，

②、磨抛盘转速：100-1000r/min（无级调速）

③、磨抛头转速：5-150r/min（无级调速）

④、加荷范围：  5-60牛顿（N）

⑤、制样时间：  0-3000秒（S）

⑥、试样直径： φ30mm（可订制）

⑦、装夹试样数量：6个

加压方式：单点气动加压

单点加压：0~60N

磨头转速：无级调速5-150r/min

定时可调时间：0~99min

磨头电动机：步进电机, 26V

⑧、输入电压：  单相  AC220V  50Hz

⑨、输入功率：  1.3KW

⑩、外形尺寸：  780×810×660（mm）

⑪、净    重：  90kg

⑫、毛    重：  120kg

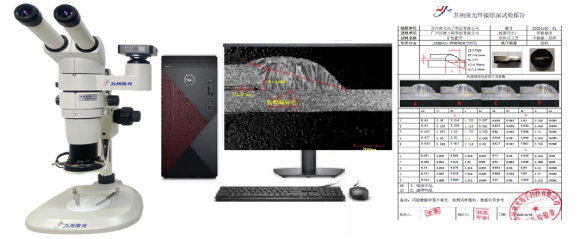

（四）、ZOOM1020显微镜及检测系统（焊接熔深分析仪）：含第三方校准证书；

配置：

整体放大倍率4X-160X连续变倍；

1）、ZOOM1020变倍体：nikon技术制造

无限远平行光学系统，    拥有无与伦比的光学性能；

国内最大变倍比：1：10； 国内最高变倍范围：0.8X-8X

2）、双目观察头：倾角20°     双目瞳距：52mm-75mm，

屈光度调节：±5屈光度，  目镜最小视场2.6x2.6mm，

3）、10X/φ22高眼点大视场平场目镜，视场范围：φ3.7mm-φ30mm

4）、物镜：1X平场消色差物镜，基本消除了色差产生的影响，

采用了消畸变措施，确保实物真实再现；工作距离：78mm，

辅助物镜：2X   0.5X各1只

5）、ZOOM1020单端口分光器

6）、适配镜：0.5X 缩小镜接口或者1X接口，

7）、照明光源：LED可调环型光源：白光，高亮度长寿命，

8)、反射调焦支架：圆立柱调焦支架，稳定，可靠，

钢丝导轨设计，稳定可靠；超大玻璃载物板：满足较大试样观察，

9）、 EV-1200彩色高级高速数码摄像系统：USB3.0接口，1200万像素

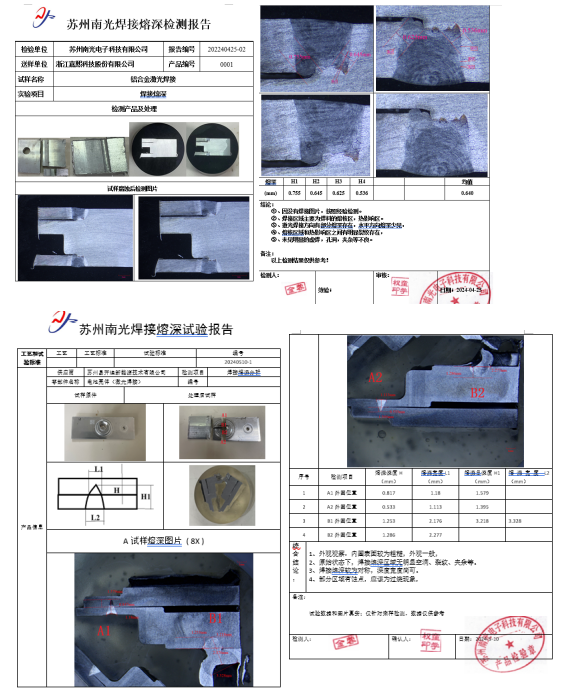

 10）、NK-200焊接熔深分析软件：熔深测量，图文报告，定倍打印等，中英文，

①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，形成焊接熔深分析报告。

11)、联想电脑I7/16G内存/1T硬盘/3G独显/DVD光驱/24寸高清屏；

（五）、工作台及辅材耗材：

①、2000x750x700mm钢木结构试验台，数量3张，

1）、工作台尺寸：2000*750*700mm， 2）、面板：黑色理化板， 耐酸耐碱耐腐蚀 3）、主料：强力木工板、 4）、加强筋：钢筋及钢板， 5）、门板：免漆的实木板（灰白）， 6）、带抽屉， 7）、其中一张带有水槽；

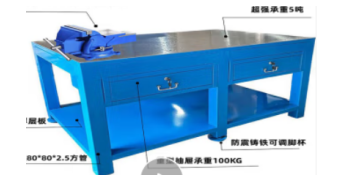

②、钳工台含虎钳：钳工台：1000x750x700mm，重型台虎钳8英寸（200mm,）

③、水槽（含水龙头）： 440*330*280mm，

④、化学药品存储柜：黄色45加仑HY-F45,要求耐酸耐碱耐腐蚀

⑤、辅材耗材：

切割砂轮片：10片，乳化液：10L，金相试样镶嵌粉：10KG，

成型水砂纸：500张，带胶抛光丝绒：30张，金刚石喷雾抛光剂：5罐，

化学器皿：多规格烧杯，量杯，吸管，搅拌棒等等，

清洗剂，脱模剂，吹风机，一次性手套，

⑥、废液收集桶：要求耐酸耐碱耐腐蚀。

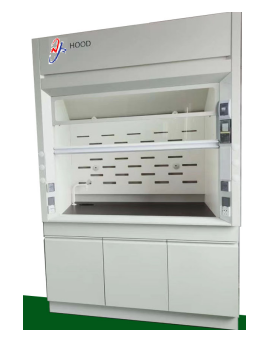

（六）：通风柜：

主要技术参数：

①、全钢通风柜：1500x850x2350, 柜体采用1.0mm优质冷轧钢板剪裁、定位打孔、折弯焊接而成，外喷环氧树脂粉末，耐酸碱，防腐蚀，

②、1500台面: 1280*720 , 12.7mm厚耐酸碱，耐腐蚀实芯理化板台面

③、PP小水杯+单口龙头：PP材质，含上下软管

④、PP离心风机：300W, PP材质

⑤、排风管道: PP管道

⑥、通风柜配件: 含电线、插头、抱箍，照明等

⑦、管路开孔，固定，排管等

具体详情请咨询苏州南光电子科技有限公司  童经理：0512-85187300   13338661199
