金相材料实训实验室方案

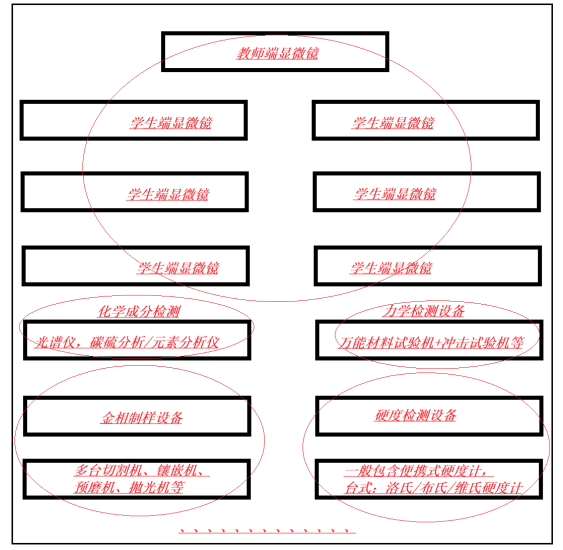

整体概述：

实验室包括以下几个部分：

①、简单热处理设备，可以简单演示淬火，回火，退火等工艺，了解基本的热处理概念和组织变化情况？

②、制样设备包含：金相试样切割机，金相试样镶嵌机，金相试样磨抛机等

     锻炼同学们的动手能力，

③、显微镜：教师端金相显微镜（配置图像输出系统+分析软件+电脑）满足有爱好的学生深入试验，学生端金相显微镜，以及宏观金相分析显微镜：主要对材料外观，流线，宏观组织，焊接熔深等检测和分析；

④、硬度设备：包含洛氏硬度计，布氏硬度计，显微维氏硬度计，和普通维氏硬度计，满足粗细材料，各种工艺，各种热处理材料的硬度检测；

⑤、力学检测设备：微机控制电子万能试验机—满足材料抗拉强度，屈服强度，弯曲，剪切等力学性能检测；

⑥、其它设备：包括形貌尺寸，形位公差等检测的影像测量仪，表面粗糙度仪，以及磁粉探伤和超声波探伤设备；

⑦、实验室设备：包含试验台，通风柜，文件配件柜，座椅，水池，水电布线等，

⑧、耗材辅材：为满足以上设备和试验所需要的辅材和耗材；

设备详细配置及技术参数：

一、SX2-4-10箱式电阻炉：

主要参数：

本系列电阻炉配有KSG型温度控制器及镍铬--镍硅热电偶，能对炉膛温度进行测量，指示和自动控制或程序控温。

本系列产品执行标准编号为：JB4311.7-87

二、101A-1电热恒温干燥箱：

干燥箱通常由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。箱门间有一玻璃门或观察口，以供观察作室之情况。

101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。

电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热 ，绿灯灭红灯亮表示加热停止，即恒温状态。

三、不锈钢冷却容器：

四、冷却液：

系列淬火油，快速光亮淬火油：

五、QG-1型金相试样切割机：

六、XQ-2B型金相试样镶嵌机：

采用热固性塑料进行镶嵌成形，手动进出模，手动加压，使用方便快捷，稳定可靠，加热温度由数字温度仪控制，

七、YM-2A金相试样预磨机：

在金相试样制备过程中，试样的预磨，是抛光前必不可少的前道工序，先将试样预磨光后，可大大提高试样制备的功效，YM-2A预磨机，是通过对多方面的调研和采集多方面使用人员的意见及要求设计而成，为适应更多材料预磨的需要，该机的磨盘直径大于国内同类产品，磨盘的转速也不同于国内产品，是试样预磨的极佳设备。

八、PG-2E型金相试样磨抛机：

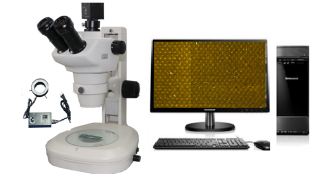

九、宏观体视显微镜：外观，形貌检测，焊接熔深，产品流线等检测，

ZOOM645S三目显微镜：整体放大倍率：8X-100X

1）、ZOOM645S三目体视显微镜：

0.8X-5X连续变倍，工作距离：115mm，目镜瞳距范围：55-75mm，

    观察角：45°，适度调节：±5°，观察头360°旋转，

2）、2-10X/22mm大视场高眼点目镜，视度可调，视场明亮忖度高，

     2X辅助物镜

3）、LED透射光源调焦支架，亮度可调，调焦稳定，可靠，

4）、可调LED环型光源，长寿命，高亮度，

5）、0.4X  C型接口，

6）、 EV-1200彩色高级高速数码摄像系统;USB3.0接口，120万像素；

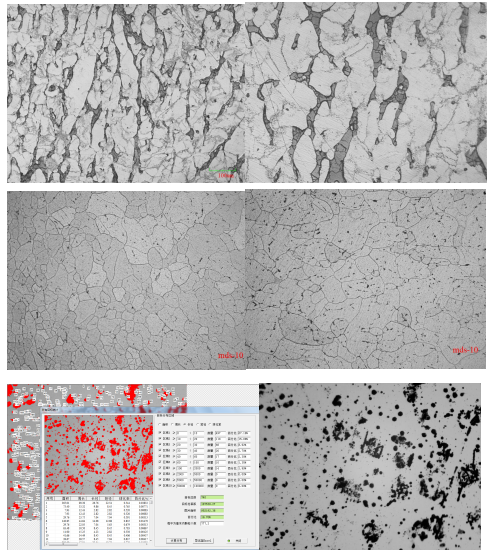

7）、 NK-300显微图像通用分析软件：

①、文件菜单功能：打开图像，图像另存，获取图像，

②、编辑菜单功能：可进行八步以内的撤销和恢复，

③、视图菜单功能：工具栏，状态栏，工具，全屏，放大，缩小，显示原图等，

④、图像处理功能：翻转、负像、向左旋转、向右旋转、旋转、灰度图、裁剪，

⑤、增强功能：亮度增减、对比度增减、柔和、锐化、边缘检测、浮雕、伪色，

⑥、二值化处理功能：二值化叠加、单阈值二值化、双阈值二值化、典型目标二值化、反色、去除杂质、填充小孔、方块填充、方块去除、鼠标填充、鼠标去除、按面积去噪、按形状因子去噪，

⑦、测量功能：手工目标测量、面积标号、面积周长测量、长度测量、角度测量、面积百分比，本软件支持两套定标系数，um或者mil（公制或英制两种单位）。

⑧、图文报告功能：输出满足要求的适应使用单位的报告模式，

8）、彩色液晶宽屏电脑i3/4G内存/250G固态/7200转/联想21.5寸标屏，

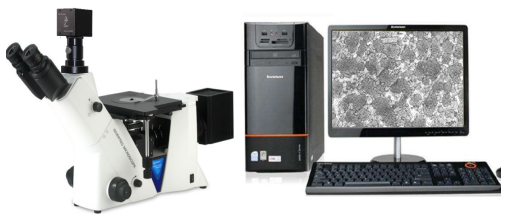

十、教师端金相显微镜：NK-MDS倒置金相分析仪：

配置：满足明场、偏光观察！

1）、NK-MDS三目倒置金相显微镜主体：

无限远色差校正光学系统，

2）、铰链式三目镜筒（2/8分光）， 45°倾斜，瞳距调节48～76mm，两档转换，

3）、目 镜：WF10×22mm，

4）、无限远长工作距离平场消色差物镜：

PLAN    5×/0.13/10/∞/0，

PLAN   10×/0.25/10/∞/0,

PLAN   20×/0.40/ 5 /∞/0，

PLAN   50×/0.70/1.3/∞/0，

PLAN  100×/0.90/0.7/∞/0，

5）、面积210×180mm，移动范围50×50mm，游标刻度0.1mm ，水滴形载物板，

6）、偏光附件：起偏镜插片，检偏镜插片，

7）、同轴粗微动调焦机构：粗动行程12mm，微动手轮：0.2mm/转，微动格值0.002mm，

8）、垂直照明器：12V/50W卤素灯，灯箱组，

9）、滤色片组：蓝，绿，灰，磨砂玻璃，

10）、物镜测微尺：0.01mm/100格/1mm,

11）、综合放大倍率：50X、 100X、200X、500X、1000X；

12）、标准0.5X C型接口，

13）、 EV-1200彩色高级高速数码摄像系统：USB3.0接口，1200万像素

14）、NK-200测量分析软件：切片平面测量、图文报告、定倍打印等，

①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，特别满足金相图谱对照的需求。

15）、液晶电脑i3处理器/4G内存/250G固态/7200转/联想21.5寸标屏；

十一、学生端显微镜：XJP-200双目倒置金相显微镜：

配置：

1）、放大倍数范围：50X-500X，

2）、10×大视野、高眼点平场目镜，视场数Φ18mm，

3）、平场消色差物镜：

      PLAN 5X/0.10             PLAN 10×/0.25，

PLAN 20×/0.35 （弹簧）  PLAN 50×/0.65 （弹簧），

4）、铰链式双目镜组，45°观察倾斜，瞳距调节50—75mm

5）、物镜转换器：内定位四孔转换器，

6）、粗微调焦装置：粗微同轴调焦，粗调行程10mm，微调每圈0.2mm，

格值2µm，粗调带松紧调节，并有调焦上限位装置，

7）、载物台：机械移动载物台，水滴型场光圈，适合不同尺寸试样观察，

面积180 mm×195 mm ,移动范围30mm×30mm，

8）、LED可调冷光源，高亮度，长寿命，

9）、滤色片（蓝，绿，灰），

十二、R-150A 型手动洛氏硬度计：

主要特点：

①、杠杆加荷、手动操作、可靠耐用；无摩擦主轴，试验力精度高；

②、表盘直接读数，HRA、HRB、HRC，并可选配洛氏的其他标尺；

③、精密液压缓冲器，加载平稳而且速度可调；

④、精度符合GB/T230.2、ISO6508-2和美国ASTM E18标准。

应用及范围：

①、测定黑色金属、有色金属 、非金属材料的洛氏硬度；

②、应用范围广，适用于淬火、调质等热处理材料的洛氏硬度测量。

主要技术参数：

①、检测范围：HRA：20～88，HRB：20～100，HRC：20～70，
②、初试验力（N）：98

③、总试验力（N）：588，980，1471

④、试件允许最大高度：170mm

⑤、压头中心到机身距离：135mm

⑥、硬度分辨率：0.5HR；

⑦、硬度计外形尺寸（mm）:510×230×730
⑧、硬度计重量（kg）:85

配置表：

①、金刚石洛氏压头：1只，

②、￠1.5875mm硬质合金球压头;1只

③、大平,中平,V型试台：共3只

④、标准洛氏硬度块：共5块，

⑤、产品使用说明书：1份，

⑥、产品合格证书：1份，

⑦、防压塑料袋：1只，

⑧、砝码A、B、C一套：3只，

⑨、硬度转换表;1张

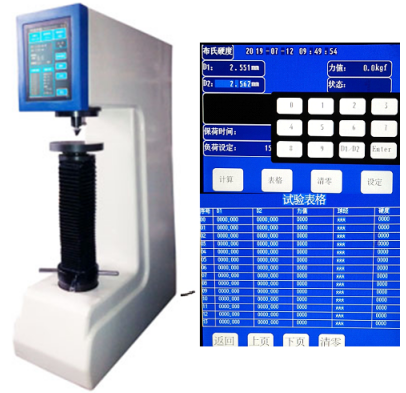

十三、DHB-3000电子布氏硬度计(触摸屏)：

电子布氏硬度计（触摸屏面板）采用全自动闭环式力传感器控制系统, 10级试验力选择，14级试验标尺，取代了传统的砝码加力形式，实验过程自动化，避免了人为误差，使操作更简便，实用性更高。

特点：

1）、产品机身部分由浇铸工艺一次成型，并经过了长时间的时效处理。相对于拼板工艺，长期使用形变量极小，并可有效适应各种恶劣的环境；

2）、汽车烤漆，漆质档次高，抗划伤能力强，使用多年依然光亮如新；

3）、采用电动加卸试验力，由5‰精度的压力传感器进行闭环反馈，ARM32位单片机控制并能对试验中的试验力进行自动补偿；

4）、结构坚固、刚性好、精确、可靠、耐用，测试效率高；

5）、过载\过位\自动保护\电子加力\无砝码; 试验过程自动化，无人为操作误差;

6）、配备高性能步进电机自动加卸荷，测试过程中产生的噪音更小；

7）、采用大屏触摸屏操作面板，使用更方便直观；

8）、精度符合GB/T231.2、ISO6506-2和美国ASTM E10标准。

主要技术参数：

1）、测量范围：5-650HBW；

2）、试验力：612.9、980.7、1225.9、1838.8、2415.8、4903.5、7355.3、9807、14710.5、29421N（62.5、100、125、187.5、250、500、750、1000、1500、3000kgf)；

3）、试样允许最大高度：280mm；

4）、压头中心至机壁距离：150mm；

5）、外形尺寸：700*268*842mm；

6）、电源：AC220V/50Hz

7）、重量：210Kg。

附件：

1）、大平工作台、小平工作台、V型工作台：各1个；

2）、钢球压头：Φ2.5、 Φ5、 Φ10 各 1只;

3）、钢珠：Φ2.5、 Φ5、 Φ10 各 1个;标准布氏硬度块：2块

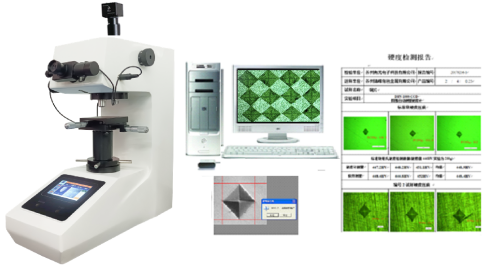

十四、DHV-1000-CCD图像自动测量数显显微维氏硬度计：

配置：

①、DHV-1000Z自动转塔数显显微维氏硬度计，

②、NK光电图像接口，

③、EV-500：500万像素数码摄像头，

④、NK-201硬度分析软件，

⑤、液晶正屏电脑i3处理器/4G内存/500G硬盘/7200转/戴尔21.5寸宽屏，

满足表面及芯部硬度检测，满足硬度曲线的制作和硬度分析报告制作和输出。及硬化层深度的测量。

DHV-1000Z-CCD型图像自动测量自动转塔数显显微硬度计是电脑微机自动测量系统与硬度计相结合，通过CCD摄像接口将显微维氏硬度计和计算机相连，整个测试过程通过键盘和鼠标的简单操作即可完成，测量精度高，最大限度减少人为误差和避免操作者视觉疲劳，能满足各种显微硬度测出要求，具有先进水平的硬度试验机。

主要特点 ：

1)、产品机身部分由浇铸工艺一次成型，并经过了长时间的时效处理。相对于拼板工艺，长期使用形变量极小，并可有效适应各种恶劣的环境；

2）、汽车烤漆，漆质档次高，抗划伤能力强，使用多年依然光亮如新；

3）、蜗轮蜗杆升降系统极大的提高稳定性以及精度，测试完成后不用再次对焦；

4）、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；

5）、采用高分辨率的测量和观察物镜，结合内置了长度编码器的高清数字测量目镜，实现了压痕对角线的一键测量，摆脱了读取过程中手动输入的误差和烦恼；

6）、精度符合GB/T4340.2 ISO6507-2 和美国ASTM E384。

7）、采用500万像素高分辨图像装置，将压痕清晰的显示在电脑屏幕上。
2）、通过软件对信号转换，自动测量出试验压痕的硬度值。
3）、可进行定点和连续测试过程绘制出深度与梯度曲线图示。
4）、硬度值可以进行多种形式的自动转换。

5）、软件能对图像可以进行对比度，光亮度等的调节，对图像文件、数据文件、可以分别打开、存储，打印等处理，能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印，方便规范硬度检测的生成和传输，

主要技术参数：

1）.测量范围:5-5000HV

2）.试验力

0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807N

（10、25、50、100、200、300、500、1000gf)

3）.光学测量系统

物镜：10×，40×；

总放大倍数：100×，400×；

测量范围：200μm；

分度值：0.025μm

4）.XY坐标试台

尺寸：100×100mm

行程：25×25mm

分度值：0.01mm

5）.外观尺寸及电源

外形尺寸：530*290*490mm

试样允许最大高度：120mm

压头中心至机壁距离：110mm

电源：AC220V/50Hz；

重量：40Kg

附件：XY座标试台、细轴试台、薄片试台、小平口钳试台：各1个；

大V型块、小V型块：各1个；金刚石四棱锥压头：1只；

标准显微维氏硬度块：2块。

     光电接口，摄像系统，硬度分析软件，电脑及打印机

附件：NK-201硬度分析软件

本机系统的测量与控制是采用高分辨图像装置，将压痕清晰的显示在电脑屏幕上。通过软件对信号转换，自动测量出试验压痕的硬度值。可进行定点和连续测试过程绘制出深度与梯度曲线图示。支持WIN9X、WINNT、WIN2000、WINXP等操作系统。可以对显微维氏，克努普，渗碳层等进行试验。硬度值可以进行多种形式的自动转换。根据需要可以选择高倍或低倍物镜。图像清晰度：＞540线。对图像可以进行对比度，光亮度等的调节。对图像文件、数据文件，可以分别打开、存储。打印等处理。能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。

功能：

1、满足每次加载荷和每次读取压痕的逐次实验，也可以作连续加载后连续读取压痕的连续试验（加配自动平台及控制系统），

2、可在显示器上直接观察测量压痕，用鼠标测量精确度高。

3、可以方便的设定试验条件，显示结果等均可清楚快捷地操作及显示。

4、可以实现单点测量可随机测量多点、统计测量数据，

5、可以方便计算硬化层深度，并做统计，输出报告，

6、方便测量硬化层各点硬度，并能制作硬度曲线，输出硬度检测报告等。

7、方便快捷，精度高，同一性好。

测量方法：

检测方法一：进行“HV四点测量”：

检测方法二：进行“HV坐标测量”：

检测方法三：HV自动测量

硬化层深度测量

获得硬度随深度变化的曲线，了解到延垂直于表面的方向硬度变化的情况

1.先进行硬化层测量前参数设置

2.开始测量流量，拍照，获得第一点硬度照片

3、在硬度计找到第二点，再拍照，获得第二点硬度照片

4、依次完成第三点第四点第五点的测量

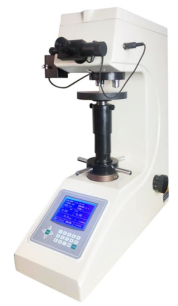

十五、HVS-50Z自动转塔数显维氏硬度计

概述：

     HVS-50（Z）（自动转塔）数显维氏硬度计，在机械、电学、光源上采用独特精密设计，使压痕成像更清晰，测量更精确。采用彩色液晶显示屏，高速32位微处理器控制系统，充分实现人机对话及自动化操作。具有较高的测试精度，操作简单、灵敏度高、使用方便，示值稳定等特点。通过电机控制试验力的自动施加、保持、卸除、硬度值直接显示等功能。

产品特点：

1）、产品机身部分由浇铸工艺一次成型，并经过了长时间的时效处理。相对于拼板工艺，长期使用形变量极小，并可有效适应各种恶劣的环境；

2）、汽车烤漆，漆质档次高，抗划伤能力强，使用多年依然光亮如新；

3）、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；

4）、可实现维氏与其它任一硬度标尺的转换；

5）、采用高分辨率的测量和观察物镜，结合内置了长度编码器的高清数字测量目镜，实现了压痕对角线长度的一键测量，摆脱了读取过程中手动输入的误差和烦恼；

6）、可选配CCD图像处理系统以及视频测量装置；

7）、配置了蓝牙模组，蓝牙打印机，并可选配蓝牙PC接收器实现无线打印和无线数据传输；

8）、精度符合GB/T4340.2 ISO6507-2 和美国ASTM E384。

9）、Z型：压头和物镜按键自动转换，

适用范围：

1）、黑色金属、有色金属、IC薄片，表面涂层、层压金属；

2）、玻璃、陶瓷、玛瑙、宝石、薄塑料等；

3）、碳化层和淬火层的深度及梯度的硬度测试。

4）、应用范围广，特别适用于平行平面的精密测量。

主要技术参数：

1）、测量范围:5-5000HV

2）、试验力：9.807、49.035、98.07、196.14、294.21、490.35N

1、5,、10、20,、30、50kgf

3）、光学测量系统物镜：10×，20×，Z型：压头和物镜按键自动转换，

4）、总放大倍数：100×，200×
5）、测量范围：400μm
6）、分度值：0.1μm

7）、试样允许最大高度：200mm；

8）、压头中心至机壁距离：130mm；

9）、外形尺寸：620*330*640mm；

10）、电源：AC220V/50Hz；

11）、重量：70Kg。

附件：

1）、数显测微计：1只；

2）、大平试台：1个、小平试台：1个；V型工作台：1个；

3）、金刚石四棱锥压头：1只（附主机）；

4）、标准维氏硬度块：2块。

十六、WDW-100微机控制电子万能试验机：

产品介绍：

该电子万能试验机采用国产伺服电机,高精度滚珠丝杠，高精度传感器，新独立控制器，三闭环伺服控制系统作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

依据标准
     该电子万能试验机满足国家标准GB/T 228.1-2010 《金属材料 拉伸试验 第1部分：室温试验方法》、GB/T 7314-2005 《金属材料室温压缩试验方法》、GB/T 232-2010 《金属材料 弯曲试验方法》、JB/T 6146-2007 《引伸计技术条件》的要求及提供的标准。

功能介绍
a) 、本电子万能试验机采用内置式控制器，保证该试验机可以实现等速位移控制。
b)、 采用伺服电机，性能稳定、具有过流、过压、超速、过载等保护装置。
c) 、电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了

控制器的稳定性，实验数据准确性。
d)、 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实

现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和

存盘，无任何模拟调节环节，控制电路高度集成化
e)、 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
f) 、自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动

变化；
g) 、自动标定：系统可自动实现示值准确度的标定；
h)、 自动保存：试验结束，试验数据和曲线自动保存；
i)、 过程实现：试验过程、测量、显示和分析等均由微机完成；
j)、 批量试验：对相同参数的试样，一次设定后可顺次完成；
k) 、电子万能试验机试验软件：中文WINDOWS界面，菜单提示，鼠标操作；
l)、 显示方式：数据和曲线随试验过程动态显示；
m)、 曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所

对应的试验数据；
n) 、曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间曲线进行

显示和打印；
o)、 试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的

传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
p)、 限位保护：具有程控和机械两级限位保护；
q)、 自动停机：试样断裂后，移动横梁自动停止；
r)、 过载保护：当负荷超过各档最大值的3-5%时，自动停机,自动和人工两种模式求

取试验结果，自动形成报表，使数据分析过程简便。

主要技术指标

主要配置
a)、 电子万能试验机主机一台；
b)、 拉伸钳口、压缩辅具各一付；
c) 、交流伺服电机 ；
d)、 高精度传感器 ；
e) 、高精度光电编码器；

f) 、精密滚珠丝杠

g) 、三闭环伺服控制系统

h) 、引伸计一套
i) 、液晶台式电脑（主流配置）；
j)、彩色喷墨打印机；
k) 、全数字化调整数据采集板；
l) 、WINDOWS兼容控制软件。

十七、JTVMS-3020影像测量仪：

1）、金属台面尺寸(mm) 506×356

玻璃台面尺寸(mm) 350×280

运动行程(mm)     300×200

仪器重量(Kg)     200

外形尺寸(mm)     780×600×1060

2）、物镜工作距离：      92mm

3）、X, Y轴示值误差： ≤(3+L/200)µm

4）、X,Y数显分辨率：    0.0005mm

5）、影像系统： 彩色CCD摄影机； 配置1X物镜；工作距离100mm；

手动变焦镜头；视频放大：30-230X;

            物镜连续变倍放大倍率：0.7X～4.5X，

6）、调焦：手动调焦，

7）、光源系统： 上表面光为环形LED光源，LED平行底光源；

8）、金属工作台，承重：300Kg

9）、适用环境： 电源：110V~220V±10%; 50/60Hz，功率500W，

               温度：20±5，湿度：45%-75%

10）、电脑配置：液晶I3/4G内存/250G硬盘/7200转/21.5寸标屏，

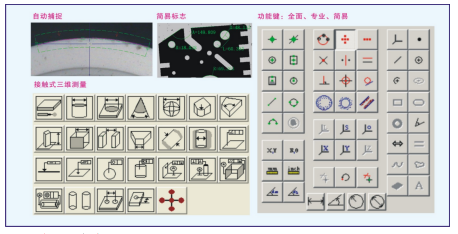

测量软件功能：

1）、专业的量测功能：自动测量点、线、圆等元素.点线距、平行线距、角度、弧、多点回归圆、两圆圆心距等尺寸的量测。

2）、定位功能：包括对回机械原点、单点平移、摆正等功能。

3）、记忆点呼出:可利用图形上既有的量测点资料，作记忆呼出，直接执行各项运算功能，绘出图形，方便快捷。

4）、结果显示方式：单位的切换如：mm、um、inch、mil。

5）、精度校正：软体提供线性、非线性精度补偿，随时校验硬体准确度，修正精度不良现象。

6）、汇出功能：自动转EXCEL、WORD生成检测报表;直接画线、圆、弧时，直接把线、圆、弧角等测量图形直接转到CAD软件中,生成相应的图形CAD工程图。

7）、SPC 统计功能：自动认识指定的量测数据，并计算其最大值、最小值、平均值、标准值、Ca、CP、Cpk…的运算，且可以应用于生产线实时量测判断。

十八、CJE-2A电磁轭、马蹄式磁粉探伤仪：

  CJE—2A型电磁轭、马蹄式磁粉探伤仪，是一款利用磁轭对铁磁性工件进行交直流磁化的磁粉探伤仪，它的用途非常广，能对各种零件进行磁化探伤（包括对大型零部件进行局部磁化探伤），能用作外加法磁粉探伤和剩磁法磁粉探伤。

CJE—2A型电磁轭、马蹄式磁粉探伤仪利用可控硅组成无触点开关，噪音小，寿命长。是一款手提式、便携式磁粉探伤仪。该仪器还具有体积小，重量轻，提升力大，活关节可调等优点，特别适用于角焊缝、平焊缝、管道、压力容器及几何形状比较复杂的零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

  CJE—2A型电磁轭、马蹄式磁粉探伤仪可配置以下三种探头：（凡在我厂购买该仪器的用户随机配送A型或D型探头一只）

  1、A型电磁轭探头：配有活关节，可以对平面、曲面工件进行探伤。

  2、D型马蹄探头：可以对各种角焊缝，大型工件的内外角进行局部探伤。

  3、O型磁环：能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。

相关技术性能:

1. 输入电压：AC 220V ± 10%V

2. 输出电压：AC 36V

3. 输出电流：＞10A

4. 提升力：大于5.5㎏(约55N)

5. 暂载率：50%

6. 电磁轭磁极间距：0—255mm

   马蹄式磁极间距：0-160mm

   磁环式磁极间距：Φ150mm    1800AT

7. 探伤灵敏度：A型1＃试片显示清晰

8. 主机外形尺寸：230×160×120mm（长×高×宽）

9. 重量：5㎏

十九、YUT2600超声波探伤机：

特点：

1、 坚固耐用的YUT2600专为严格的现场环境而设计，国内独有的全密封设计使它能抵御从海洋到沙漠各种恶劣环境中的潮湿、风沙、灰尘及其它污染。

2、全屏显示功能:使回波显示区域覆盖整个屏幕，给工作者带来最大的视窗感受 。

3、实心波形显示:增加波形视觉对比度，快速扫查不易漏检。
4、大容量存储器：可存储高达1000个数据集，包括波形、曲线、参数等（包含了传统意义               上的1000个通道）
5、测量点选择： 闸门内回波的峰值或前沿 。
6、回波-回波厚度测量：免去零点校准，并可穿过涂层直接测量基材净厚度。
7、波峰记忆：实时包络显示缺陷的最高波，记录缺陷最大值，有助于缺陷精确定位和快速扫查，还可借助包络波形给缺陷定性

8、自动增益：自动调整增益到设置的波幅高度 。
9、报警功能：进波/失波报警。
10、实时时钟：自动记录存储波形的日期及时间。
11、显示冻结：随时捕捉波形和声程数据，并可在冻结后移动闸门测量回波参数。
12、缺陷定位：实时显示声程S、水平X、深度Y、波高H。

13、缺陷定量：dB差值、SL定量值实时显示。
14、数字抑制：0-80%，按1%递增，不影响线性与增益。
15、2个独立的测量闸门，监控回波振幅和声程距离。
16、横波探伤时二、三次波缺陷深度根据板厚自动计算。
17、完善的DAC曲线功能，曲线随增益、声程、位移的改变而改变。
18、可调亮度的真彩TFT液晶显示屏，配有多种色彩方案自由选择。
19、中文、英文两种操作界面 。
20、数据通讯：通过RS232接口与计算机通讯，进行波形、数据的传输，实现在计算机上对探伤结果的管理及探伤报告的生成、打印输出等。

技术参数：

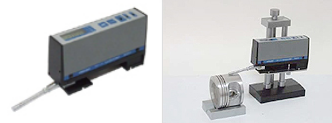

二十、SRT-1表面粗糙度仪：

特点:

1）、设计新颖，结构紧凑，经济耐用。

2）、可用于检测不同形状表面的粗糙度，包括： 平面、外圆、内孔、凹槽及其他较难 测量的表面。

3）、既可在车间现场使用，也适用于计量室和实验室。

4）、传感器可在内置或转出至90 °、180 °及270 °进行测量，可轻松满足不同状况下的检测要求。

5）、仪器可在垂直甚至倒置的状态下进行操作。

6）、参数： Ra: 轮廓算术平均值     Ry /Rmax: 轮廓最大峰谷值

Rz: 5个最大峰谷值的平均值

7）、符合ISO, DIN,ANSI,JIS 标准.

8）、顶置液晶数字显示，读数方便.

9）、测量结果公/英制可选择.

10）、可配置标准RS-232输出端口，将测量结果输出至微型打印机或电脑.

11）、配套使用小立柱，可使测量更方便、更稳定，尤其适用于检测内孔、凹槽等较难测量的表面。

主要技术参数:

标准配置

二十一：试验台及椅子：

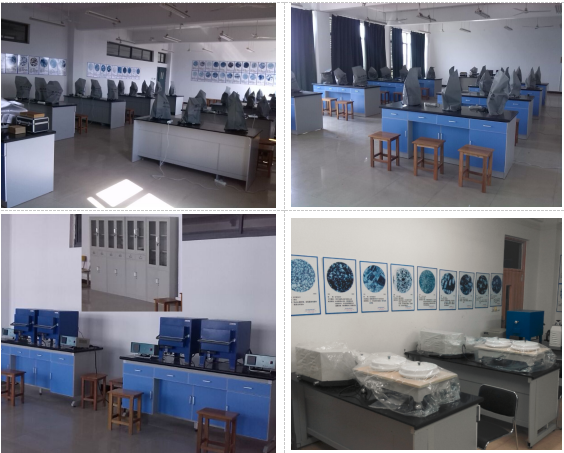

安装案例：

二十二、耗材若干
