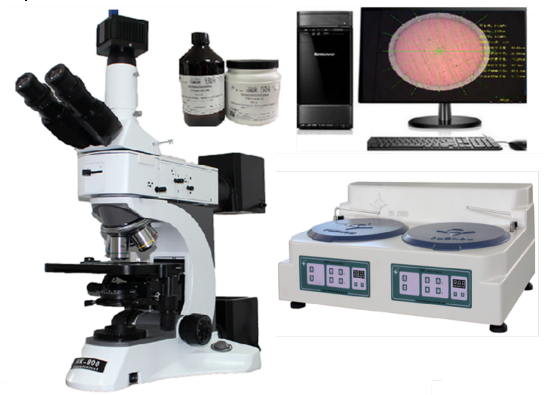

航空电缆漆包线镀层检测显微镜系统

 执行标准：

GJB/17A-2020航空电线电缆试验方法，

Q/ISM 1025-2020镀镍铜导体聚四氟乙烯聚酰亚胺复合绝缘光滑轻型电线详细规范；GB/T 2951.11-2008电缆和光缆绝缘和护套材料通用试验方法

 配置：

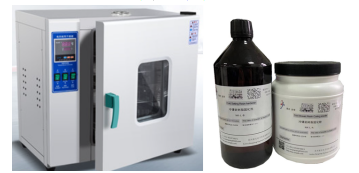

（一）、NK-L-L型冷镶嵌套+烘干箱：

①、冷镶嵌配置：

镶嵌粉：1KG，   固化剂：1000ml，   模具：3只，

夹具：100只    搅拌杯：100只，    搅拌棒：100只，

特点：无需设备，镶嵌速度块，无气味，环保，无气泡等，

②、烘干箱主要参数：

内部尺寸：25*25*25cm，外部尺寸：53*42*39cm，内胆材质：镀锌内胆

加热元件：加热管      控温范围：50°C~250°C 电压/功率：220V/0.5KW，

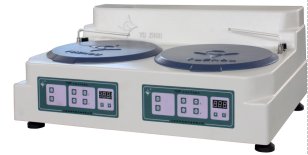

  （二）、YMP-2金相试样磨抛机：

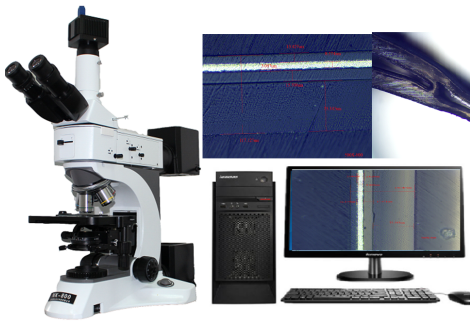

（三）、NK-800航空电缆漆包线镀层检测显微镜系统主体：

概述：

1）、研究用列金相显微镜，涵盖明场、暗场、偏光等观察方式，

2）、反射照明系统，配有大功率反射式光路柯拉照明系统，

3）、适用于工矿企业，高等院校及科研机构作材料内部组织结构分析；

配置及技术参数说明：

1）、NK-800三目正置金相显微镜主体：无限远光学系统，

2）、三目观察头：铰链式三目观察头，30°倾斜，瞳距48-75mm，

3）、目镜：超大视野高眼点目镜：10X/Φ22mm，镜筒Φ30mm，

4）、转换器：内向式五孔转换器，

5）、无限远平场消色差物镜：

5X/0.12/15.5/∞/-  明场用（BF），

10X/0.25/10/∞/-  明暗场共用（BF/DF），

20X/0.4/4.3/∞/-  明暗场共用（BF/DF），

50X/0.75/0.32/∞/-  明场用（BF），

100X/0.9/2/∞/-  明场用（BF），

6）、同轴粗微动调焦机构：粗微动同轴调焦，微调格值1um，粗动松紧调节，

带限位装置，粗动行程：30mm，

7）、双层移动平台：矩形双层活动平台186X138mm，载物平板，移动范围：74X50mm，

8）、照明光源：上下LED光源，独立控制；

①、垂直照明器：高亮度LED光源，亮度可调，柯拉照明系统，非球面聚光镜，起偏镜，检偏镜，起偏，检偏同步连接板，蓝、绿、黄滤色片和磨砂玻璃，

②、高亮度LED透射光源，摆出式聚光镜 NA0.9/0.25，

9）、标准C型接口，

10）、 EV-1200彩色高级高速数码摄像系统：USB3.0接口，1200万像素

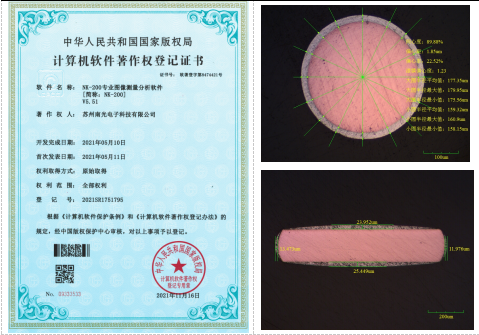

11）、NK-200电缆漆包线镀层及偏心测量分析软件：测量、图文报告、定倍打印等，

独立软件著作权证书，

①、图像处理、编辑及图文报告功能：

包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，

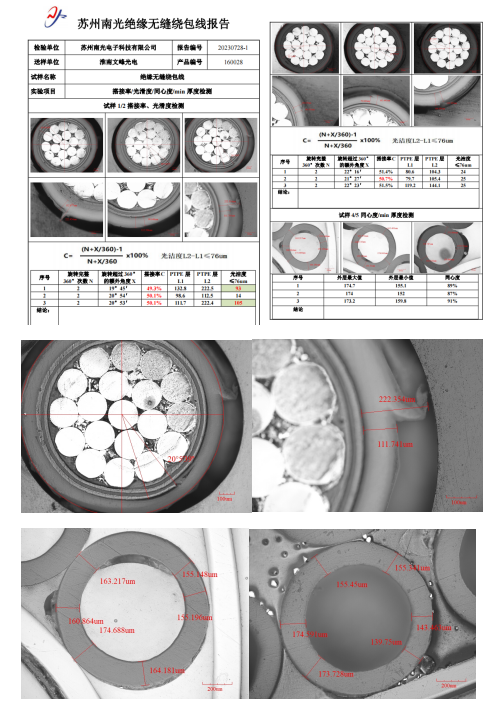

④、航空电缆及漆包线等的涂层厚度、同心度、偏心率、均匀性等，

12）、电脑i5处理器/8G内存/250G固态/7200转/联想21.5寸高清屏；

（四）、辅材及耗材：

①、成型水砂纸：300张，       ②、带胶抛光丝绒：30张，

③、金刚石喷雾抛光剂：3罐，   ④、化学器皿吹风机等：1套
