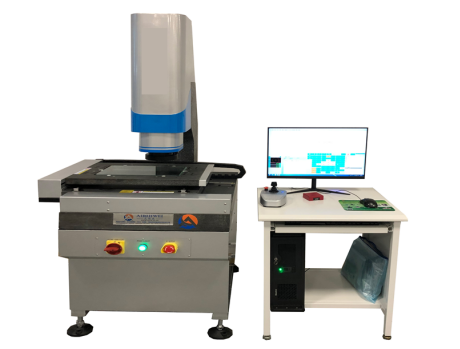

JTVMS-CNC型全自动影像测量仪

产品特点：

VMS是我公司最新研制的CNC型影像测量仪，它具有以下特点：
● 采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；
● 采用本公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机  的接口，PC机与仪器通过USB线和S端子线连接；
● 采用花岗石平台，外观简洁大方；
● 表面光由独立四十八组光源组成，每一组均 为恒 流源驱动，连续可调；
● 配有我公司专用的全自动测量软件Mclns，大大提高测量效率。

产品规格参数：

该仪器是我公司最新研发的悬臂式CNC型影像测量仪，它具有以下特点：

● 高精度大理石基座、悬臂、以及大理石工作台保证极高的稳定性及刚性。

● 精密研磨级滚珠螺杆和高精度导轨，配日本松下伺服马达采用双重闭环运动控制具有高速精确的定位以及运动的稳定性。

● 配高清海康数字1/2 CCD，采用公司自主研发的表面冷光源，表面光由独立四十八组光源组成，每一组均为恒流源驱动，连续可调，保证高品质的测量画面。

● 采用我公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的接口，PC机与仪器通过USB线和S端子线连接。

● 自动连接变倍镜头，自动变倍后无需人工重新进行精度校验

● 配公司全自动测量软件，可编程自动检测，大大提高测量效率。

● JTVMS-4020CNC仪器有效测量行程：X轴400mm，Y轴300mm，Z轴200mm，

● 满足XY检测要求：XY，

产品规格参数：

主要配置：

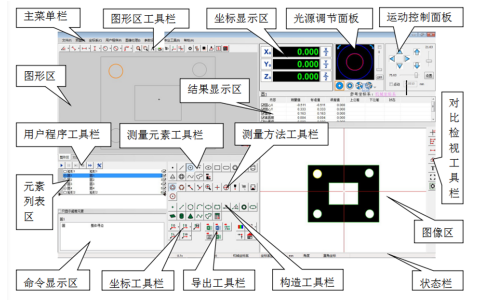

软件介绍：

基本功能

●笛卡尔坐标/极坐标转换         ●绝对/相对/工作坐标转换

●公/英制转换                   ●度/度分秒转换

●点/点群                      ●三点/多点求圆及弧

●两点/多点求线                 ●B-spline线

●两点间的距离                  ●两线间的平均距离

●点线间的距离                 ●两圆心距离

●圆线距离                     ●两线间的夹角及交点

测量软件的基本功能：

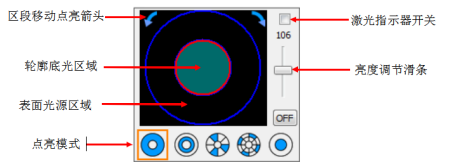

①、光源控制：全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。

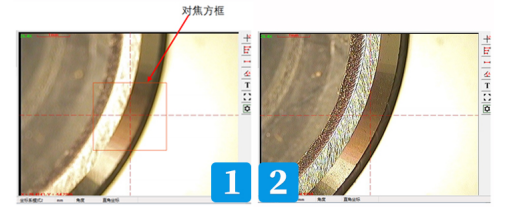

②、自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。

③、光度指示：指导用户将光源明暗调至最佳强度，减少人为带来的不确定因素。

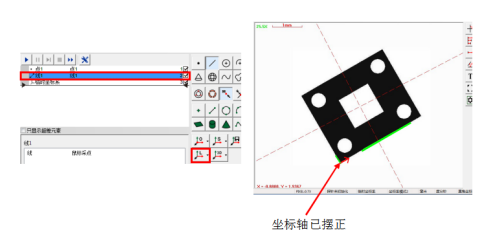

④、坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。

⑤、标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、

中点，圆心、象限点自动捕捉。

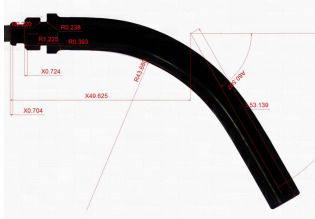

测量金属弯管（测量参考图）

⑥、自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

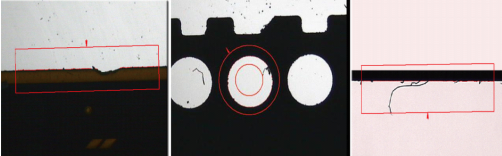

⑦、自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

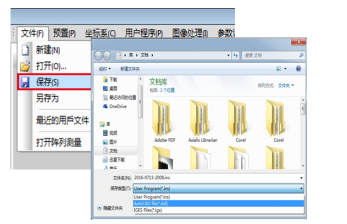

⑧、测绘功能：机械图形直接输出.dxf格式，实现2.5D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。

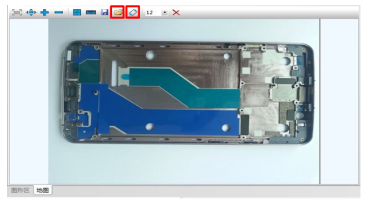

⑨、拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

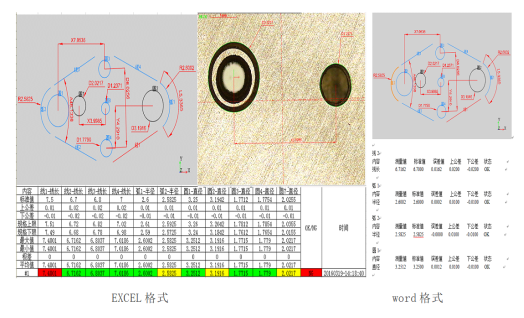

⑩、测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。

⑪、编程功能：操作方便的自学习教导式编程软件，程序可重复执行。

⑫、SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、制程能力指数，生成标准的WORD、EXCEL 图表报告。

⑬、对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

⑭、形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。

⑮、机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示值精度，使测量更精准。

⑯、三维测量功能：Z轴方向可满足产品的高度测量要求；
