我们提供焊接熔深分析方案，您可以带着样品来我们的实验室进行检测体验，也可以把样品寄给我们，让我们给您检测，效果满意后您再考虑购买。

焊接熔深分析仪详情请咨询:0512-85187300  13338661199

我们的设备提供上门安装，安排培训，提供技术服务，让您售后无忧！

ZOOM645S焊接熔深分析仪

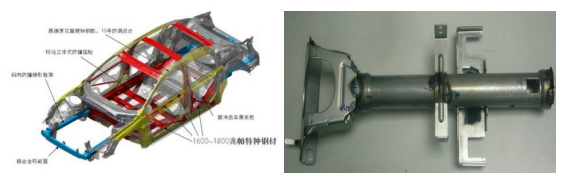

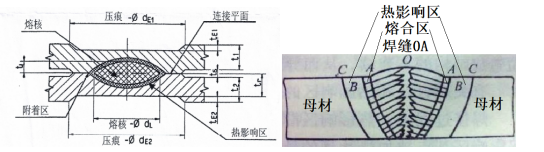

相同材料、不同材料通过焊接连接在一起的情况越来越广泛的使用于各种领域，母材和焊缝之间区域的微观组织形貌称为焊接熔深，焊接产品的综合机械性能、力学性能等、失效等和焊接熔深尺寸和质量有很大的关系。

一、取样（切割机）：

    采用金相试样切割机切割下包含待检测部位的试样，

二、镶嵌（金相试样镶嵌机或者冷镶嵌）：

    对于微小试样，超薄试样等，为了保护焊接区域的稳定和可靠性，避免制样过程中造成的变形和冲击，通过镶嵌固化的方式，获得标准规格的尺寸，如Φ30x15mm，并使得后续的手持，或者自动磨抛称为可能。

  镶嵌分为热镶嵌和冷镶嵌的方式：

  1、热镶嵌：利用金相试样镶嵌机加热加压的方式，使得试样在树脂中固化，时间短无污染，固化强度高；

  2、冷镶嵌：镶嵌粉和固化剂共同融合在模具或者夹具中，凝固后获得固化的试样，特别适合不能加热加压的材料，或者是需要控制方向，分析特定部位的试样。

三、研磨、预磨、抛光等：抛光机及磨抛机等：

研磨：表面质量特别差的，采用砂轮机，砂轮片，砂轮盘等进行粗处理，

预磨：采用粗细不同目数砂纸，分别进行粗磨、精磨等处理，

抛光：采用抛光织物（带胶抛光丝绒，精抛绒等）+金刚石喷雾抛光剂等进行粗抛和精抛工作，

四、腐蚀：

  为了焊接区域各部分有明显的显示，多数熔深要进行腐蚀处理，从而使得熔深的部位凸显出来；

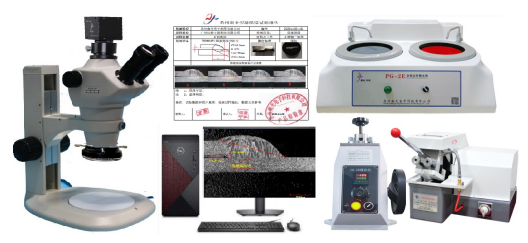

配置及技术参数：

1）、ZOOM645S三目体视头：Nikon技术制造，

①、0.8X-5X连续变倍，工作距离：115mm，

          镜瞳距范围：55-75mm，观察角：45°，适度调节：±5°，

          观察头360°旋转，

②、2-10X/22大视场高眼点目镜，

      视场明亮、清晰，忖度高；

③、LED可调环型光源：宽电压，照明均匀，亮度可调，适合长时间观察，

④、方立柱调焦支架，钢丝导轨设计，稳定可靠；超大黑白载物板：满足较大试样观察，

⑤、0.4X 缩小镜接口，放大倍率：8-50X连续变倍，

2）、EV-500彩色数码摄像系统：USB3.0接口，

3）、NK-200焊接熔深分析软件：熔深测量，图文报告，定倍打印等，

①、图像处理、编辑及图文报告功能：包括：自由选择图像区域，增加网格线，叠加比例尺，插入文本标注，插入箭头标注，亮度调节，Camma调节，图像锐化，彩色灰度转换，图像放大缩小，按照规定格式的切片图文报告，并以Word、Excel、Pdf格式等进行输出。

②、测量功能：长度测量，宽度测量，折线测量，三点测角度，四点测角度，矩形测量，两点画圆，三点画圆，知圆心半径画圆，弧度测量，三角形多边形测量，三角形多边形与外接圆测量等。

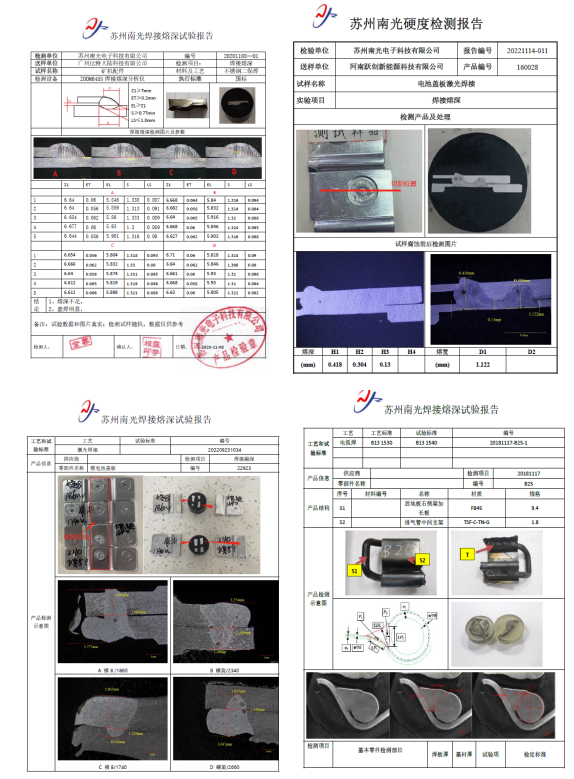

③、定倍打印功能：定标，标尺选择，文本大小颜色选择，线条颜色样式选择，测量结果标注，彩色设备选择，中英文选择，公英制选择。定倍图像缩放，定倍图像对比，定倍图像打印，形成焊接熔深分析报告。

4)、液晶正屏I3/8G内存/250G固态/7200转/联想21.5寸高清屏，

5）、QG-1金相试样切割机：最大切割截面：50×50mm

砂轮片规格：300×2×32mm，转  速：2800r/min

电 动 机：Y90L-2 2.6kW 380V 50Hz

自来水冷却，有进水口和出水口，双螺栓螺旋夹紧装置，

备有防护罩，安全可靠，

6)、XQ-2B金相试样镶嵌机：主要参数：

试样压制规格：Φ30×15mm      温控范围：0-300℃定时范围：0-30min

整机功率：≤800W              输入电源：单相AC 220V，50Hz

外型尺寸：400mm×290mm×400mm    净重：33kg

7）、PG-2E金相试样抛光机：抛盘直径：双盘230mm
抛盘转速：450r/min 600r/min，电 动 机： YCG8024、370W220V

一端用成型水砂纸进行粗细磨，

一端采用带胶抛光丝绒+金刚石喷雾抛光剂进行精细抛光；

自来水冷却、有进出水口、冷却充分，

8）、耗材：

金相切割砂轮片：5片     金相试样镶嵌粉： 3KG

成型水砂纸：300张       带胶抛光丝绒： 20张

金刚石喷雾抛光剂：3罐   吹风机/化学器皿/化学试剂等1套

专业焊接熔深显微镜，焊接熔深分析仪厂家——苏州南光电子科技有限公司
